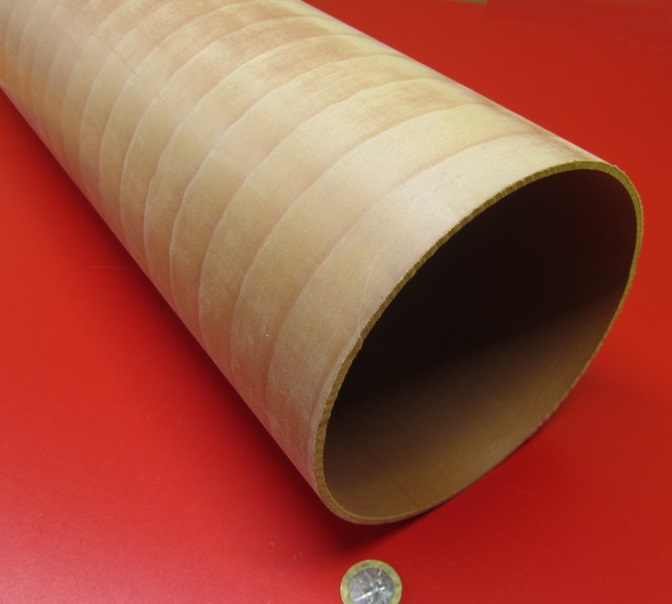

L and LE Linen Fabric Reinforced Phenolic Tubing .093" Wall
Linen L and LE Linen Fabric
Reinforced Phenolic Tubing - natural (light tan to
brown) Technical Data Sheet
This grade is composed of a continuous Linen woven cloth
impregnated with a phenolic resin binder. This grade contains a fine weave linen
and, like the canvas phenolic, is known for it's mechanical properties. The
finer weave allows for machining more intricate details than Canvas, like gear
teeth. This grade is not recommended for primary insulation.
NEMA grades L and LE Linen Cotton-Cloth Reinforced Phenolic -- natural color is typically light tan to brown. This grade is composed of a continuous cotton woven cloth impregnated with a phenolic resin binder. This grade contains a fine weave linen and, like the canvas phenolic, is known for its mechanical properties. The finer weave allows for machining more intricate details than canvas grade, such as gear teeth, etc. These grades are not recommended for primary electrical insulation, but grade LE exhibits superior moisture resistance to grades L, C and CE, and thus is an adequate insulator for a fair number of applications.
NEMA L certs to MIL-I-24768/15- FBI, IEC 60893-3 Type 4 PF CC 305
NEMA LE certs to MIL-I-24768/13 FBE, IEC 60893-3 Type 4 PF CC 305
Click Here For Land LE Rods or Sheets
| L and LE Tubing Wall Thickness | ||
| 1.00" | ||
Can be made in 3 foot lengths 30-36" or 4 Foot Lengths 42-48"
| L and LE Linen Fabric Reinforced Phenolic Tubing .093" Wall Thickness Lead Times May Apply for Non Stocked Items |
||||
| Part # | OD (in.) | ID (in.) | Minimum Purchase | Price Per Foot |
|---|---|---|---|---|
| DPT-2181 | .375 | .187 | 42 Feet | $33.81 |
| DPT-2185 | .438 | .250 | 39 Feet | $36.46 |
| DPT-2189 | .500 | .312 | 36 Feet | $39.13 |
| DPT-2193 | .563 | .375 | 39 Feet | $23.21 |
| DPT-2197 | .625 | .437 | 36 Feet | $24.68 |
| DPT-2201 | .688 | .500 | 57 Feet | $26.15 |
| DPT-14819 | .750 | .562 | 54 Feet | $27.63 |
| DPT-2212 | .813 | .625 | 51 Feet | $29.73 |
| DPT-14820 | .875 | .687 | 48 Feet | $31.23 |
| DPT-2221 | .938 | .750 | 45 Feet | $32.73 |
| DPT-14821 | 1.000 | .812 | 42 Feet | $34.23 |
| DPT-2226 | 1.063 | .875 | 42 Feet | $35.73 |
| DPT-14822 | 1.125 | .937 | 39 Feet | $37.25 |
| DPT-2232 | 1.187 | 1.00 | 39 Feet | $38.76 |
| DPT-14834 | 1.250 | 1.062 | 36 Feet | $40.25 |
| DPT-14824 | 1.312 | 1.125 | 36 Feet | $41.76 |
| DPT-14814 | 1.375 | 1.187 | 36 Feet | $43.25 |
| DPT-14826 | 1.437 | 1.250 | 33 Feet | $44.78 |
| DPT-14827 | 1.500 | 1.312 | 33 Feet | $46.25 |
| DPT-14828 | 1.562 | 1.375 | 33 Feet | $47.78 |
| DPT-14829 | 1.625 | 1.437 | 30 Feet | $49.28 |
| DPT-14830 | 1.688 | 1.500 | 30 Feet | $50.80 |
| DPT-14831 | 1.750 | 1.562 | 30 Feet | $52.28 |
| DPT-14832 | 1.812 | 1.625 | 27 Feet | $53.80 |
| DPT-14804 | 1.875 | 1.687 | 27 Feet | $55.31 |
| DPT-14825 | 1.937 | 1.750 | 27 Feet | $56.81 |
| DPT-14823 | 2.000 | 1.812 | 27 Feet | $58.30 |
| DPT-14795 | 2.062 | 1.875 | 27 Feet | $59.83 |
| DPT-14796 | 2.125 | 1.937 | 24 Feet | $61.30 |
| DPT-14797 | 2.188 | 2.000 | 24 Feet | $62.83 |
| DPT-14798 | 2.250 | 2.062 | 24 Feet | $64.33 |
| DPT-14799 | 2.312 | 2.125 | 24 Feet | $65.85 |
| DPT-14800 | 2.375 | 2.187 | 24 Feet | $67.33 |
| DPT-14801 | 2.437 | 2.250 | 21 Feet | $68.86 |
| DPT-14813 | 2.500 | 2.312 | 21 Feet | $70.36 |
| DPT-14803 | 2.562 | 2.375 | 21 Feet | $71.86 |
| DPT-14794 | 2.625 | 2.437 | 21 Feet | $73.35 |
| DPT-14805 | 2.688 | 2.500 | 21 Feet | $74.88 |
| DPT-14806 | 2.750 | 2.562 | 21 Feet | $76.38 |
| DPT-14807 | 2.812 | 2.625 | 21 Feet | $77.88 |
| DPT-14808 | 2.875 | 2.687 | 21 Feet | $79.38 |
| DPT-14809 | 2.937 | 2.750 | 18 Feet | $80.90 |
| DPT-14810 | 3.000 | 2.812 | 18 Feet | $82.38 |
| DPT-14811 | 3.062 | 2.875 | 18 Feet | $83.91 |
| DPT-14812 | 3.125 | 2.937 | 18 Feet | $85.41 |
| DPT-14734 | 3.188 | 3.000 | 18 Feet | $86.90 |
| DPT-14674 | 3.250 | 3.062 | 18 Feet | $88.40 |
| DPT-14755 | 3.312 | 3.125 | 18 Feet | $89.93 |
| DPT-14695 | 3.375 | 3.187 | 18 Feet | $91.43 |
| DPT-14696 | 3.437 | 3.250 | 18 Feet | $92.93 |
| DPT-14697 | 3.500 | 3.312 | 18 Feet | $94.43 |
| DPT-14698 | 3.562 | 3.375 | 18 Feet | $95.96 |
| DPT-14699 | 3.625 | 3.437 | 15 Feet | $97.43 |
| DPT-14700 | 3.687 | 3.500 | 15 Feet | $98.96 |
| DPT-14712 | 3.750 | 3.562 | 15 Feet | $100.46 |
| DPT-14677 | 3.812 | 3.625 | 15 Feet | $101.96 |
| DPT-14702 | 3.937 | 3.750 | 15 Feet | $104.98 |
| DPT-14693 | 4.000 | 3.812 | 15 Feet | $106.48 |
| DPT-14704 | 4.062 | 3.875 | 15 Feet | $107.98 |
| DPT-14705 | 4.125 | 3.937 | 15 Feet | $109.48 |
| DPT-14706 | 4.187 | 4.000 | 15 Feet | $111.01 |
| DPT-14707 | 4.250 | 4.062 | 15 Feet | $112.48 |
| DPT-14708 | 4.312 | 4.125 | 15 Feet | $114.01 |
| DPT-14709 | 4.375 | 4.187 | 15 Feet | $115.51 |
| DPT-14710 | 4.437 | 4.250 | 15 Feet | $117.03 |
| DPT-14711 | 4.500 | 4.312 | 6 Feet | $118.51 |
| DPT-14683 | 4.562 | 4.375 | 12 Feet | $120.03 |
| DPT-14681 | 4.625 | 4.438 | 12 Feet | $121.53 |
| DPT-14701 | 4.687 | 4.500 | 12 Feet | $123.03 |
| DPT-14675 | 4.750 | 4.562 | 12 Feet | $124.53 |
| DPT-14676 | 4.812 | 4.625 | 12 Feet | $126.05 |
| DPT-14678 | 4.875 | 4.687 | 12 Feet | $127.53 |
| DPT-14679 | 4.937 | 4.750 | 12 Feet | $129.06 |
| DPT-14680 | 5.000 | 4.812 | 12 Feet | $130.56 |
| DPT-14692 | 5.062 | 4.875 | 12 Feet | $146.51 |
| DPT-14682 | 5.125 | 4.937 | 12 Feet | $148.16 |
| DPT-14673 | 5.187 | 5.000 | 12 Feet | $149.83 |
| DPT-14684 | 5.250 | 5.062 | 12 Feet | $151.48 |
| DPT-14685 | 5.312 | 5.125 | 12 Feet | $153.18 |
| DPT-14686 | 5.375 | 5.187 | 12 Feet | $154.83 |
| DPT-14687 | 5.437 | 5.250 | 12 Feet | $156.51 |
| DPT-14688 | 5.500 | 5.313 | 12 Feet | $158.18 |
| DPT-14689 | 5.562 | 5.375 | 12 Feet | $159.86 |
| DPT-14690 | 5.625 | 5.437 | 9 Feet | $161.51 |
| DPT-14691 | 5.688 | 5.500 | 9 Feet | $163.21 |
| DPT-14721 | 5.750 | 5.562 | 9 Feet | $164.86 |

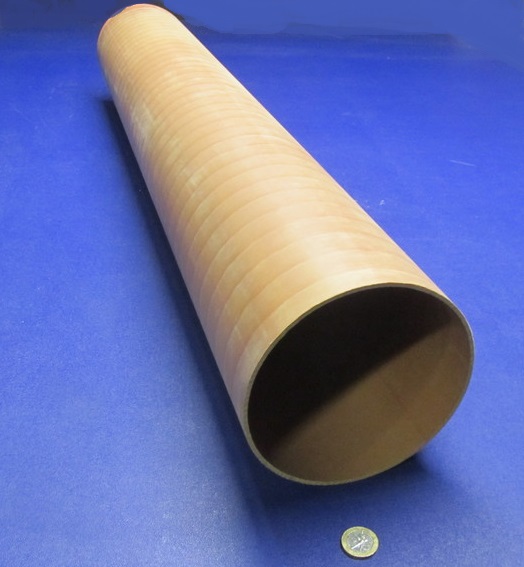

| DPT-14752 | 5.812 | 5.625 | 9 Feet | $166.53 |

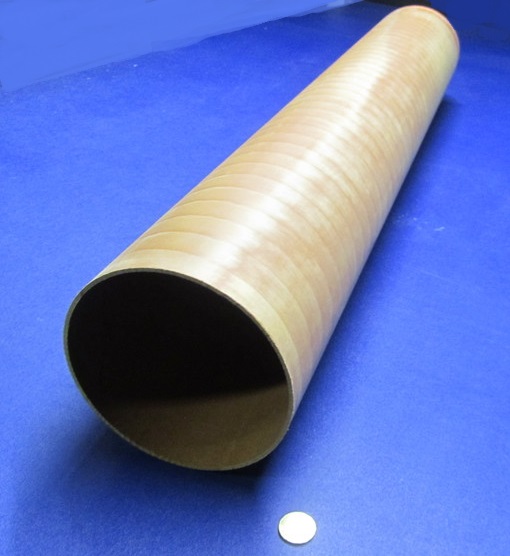

| DPT-14703 | 5.875 | 5.687 | 9 Feet | $168.18 |

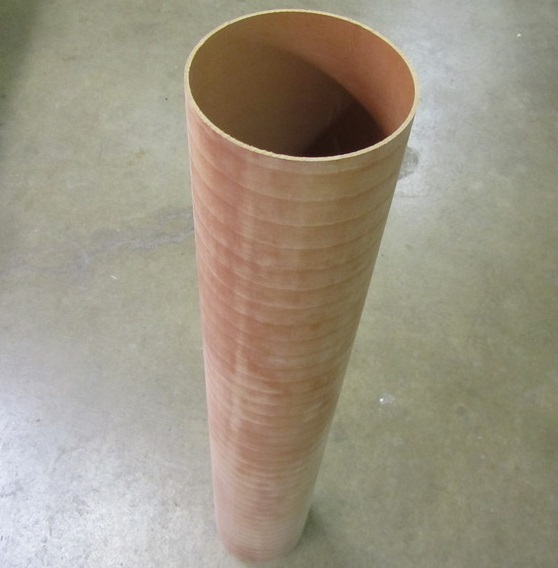

| DPT-14735 | 5.938 | 5.750 | 9 Feet | $169.88 |

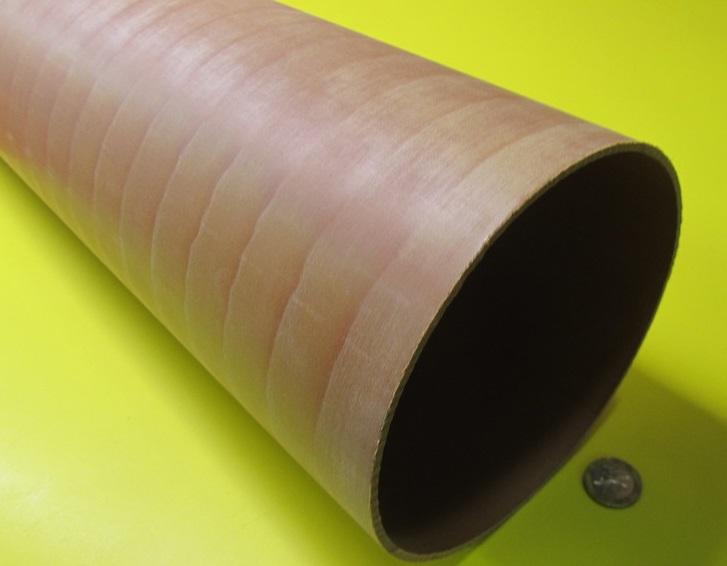

| DPT-14736 | 6.000 | 5.812 | 9 Feet | $171.53 |
| DPT-14737 | 6.063 | 5.875 | 9 Feet | $173.21 |

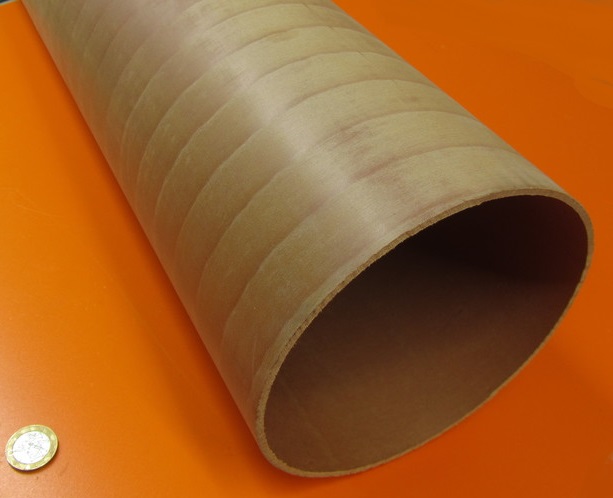

| DPT-14738 | 6.125 | 5.937 | 9 Feet | $174.86 |

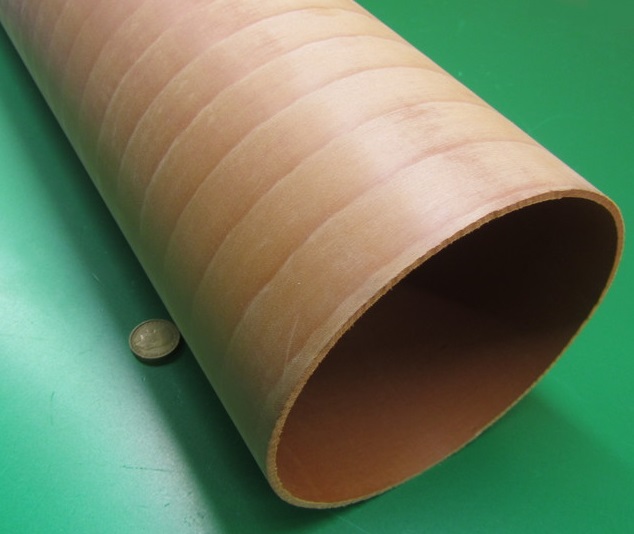

| DPT-14739 | 6.187 | 6.000 | 9 Feet | $176.56 |

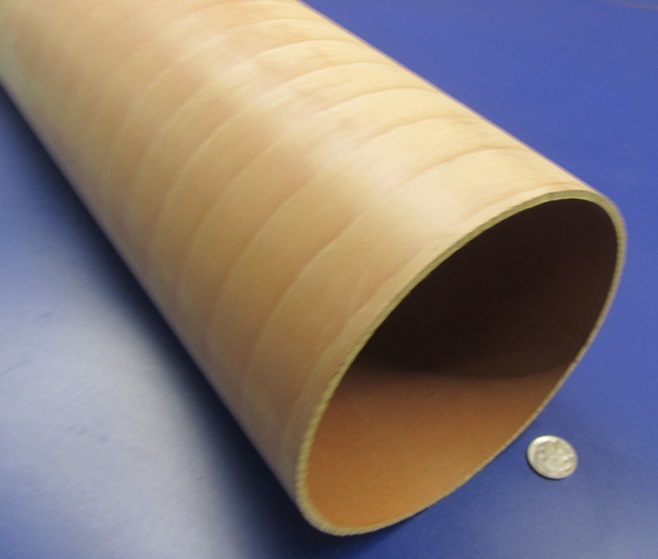

| DPT-14740 | 6.250 | 6.062 | 12 Feet | $157.98 |

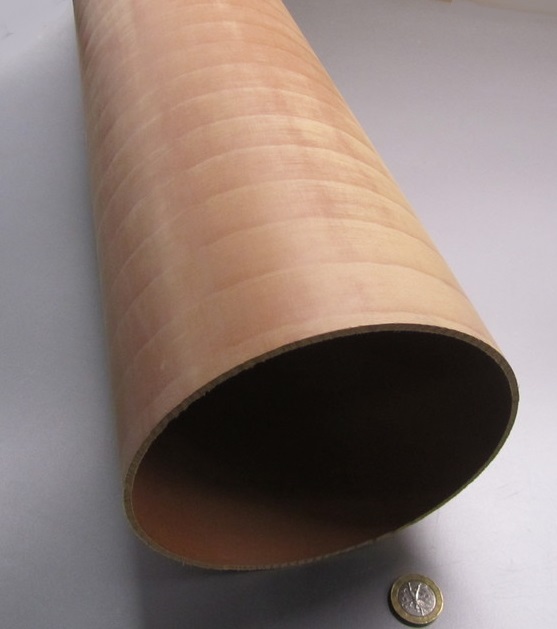

| DPT-14741 | 6.312 | 6.125 | 12 Feet | $159.58 |
| DPT-14753 | 6.375 | 6.187 | 9 Feet | $161.18 |
| DPT-14743 | 6.437 | 6.250 | 9 Feet | $162.81 |
| DPT-14733 | 6.500 | 6.312 | 9 Feet | $164.38 |
| DPT-14745 | 6.562 | 6.375 | 9 Feet | $166.01 |
| DPT-14746 | 6.625 | 6.437 | 9 Feet | $167.61 |
| DPT-14747 | 6.688 | 6.500 | 9 Feet | $169.21 |
| DPT-14748 | 6.750 | 6.562 | 9 Feet | $170.81 |
| DPT-14749 | 6.812 | 6.625 | 9 Feet | $172.41 |
| DPT-14750 | 6.875 | 6.687 | 9 Feet | $174.01 |
| DPT-14751 | 6.938 | 6.750 | 9 Feet | $175.63 |
| DPT-14723 | 7.000 | 6.812 | 9 Feet | $177.21 |
| DPT-14744 | 7.062 | 6.875 | 9 Feet | $178.83 |
| DPT-14742 | 7.125 | 6.938 | 9 Feet | $180.43 |
| DPT-14714 | 7.187 | 7.000 | 9 Feet | $182.03 |
| DPT-14715 | 7.250 | 7.062 | 9 Feet | $183.63 |
| DPT-14716 | 7.312 | 7.125 | 9 Feet | $185.23 |
| DPT-14717 | 7.375 | 7.187 | 9 Feet | $186.83 |
| DPT-14719 | 7.500 | 7.312 | 9 Feet | $190.03 |
| DPT-14720 | 7.562 | 7.375 | 9 Feet | $191.66 |
| DPT-14732 | 7.625 | 7.437 | 9 Feet | $193.26 |
| DPT-14722 | 7.688 | 7.500 | 9 Feet | $194.86 |
| DPT-14713 | 7.750 | 7.562 | 9 Feet | $196.46 |
| DPT-14724 | 7.812 | 7.625 | 9 Feet | $198.06 |
| DPT-14725 | 7.875 | 7.687 | 9 Feet | $199.66 |
| DPT-14726 | 7.938 | 7.750 | 9 Feet | $201.28 |
| DPT-14727 | 8.000 | 7.812 | 9 Feet | $202.86 |
| DPT-14728 | 8.062 | 7.875 | 9 Feet | $204.48 |
| DPT-14729 | 8.125 | 7.937 | 9 Feet | $206.08 |
| DPT-14730 | 8.188 | 8.000 | 9 Feet | $207.68 |
| DPT-14815 | 8.312 | 8.125 | 9 Feet | $210.88 |
| DPT-14569 | 8.375 | 8.187 | 9 Feet | $212.48 |
| DPT-14289 | 8.437 | 8.250 | 9 Feet | $214.11 |
| DPT-14290 | 8.500 | 8.312 | 9 Feet | $215.68 |
| DPT-14291 | 8.562 | 8.375 | 9 Feet | $217.31 |
| DPT-14292 | 8.625 | 8.437 | 9 Feet | $218.91 |
| DPT-14293 | 8.688 | 8.500 | 9 Feet | $220.51 |
| DPT-14294 | 8.750 | 8.562 | 9 Feet | $222.11 |
| DPT-14295 | 8.812 | 8.625 | 9 Feet | $223.71 |
| DPT-14307 | 8.875 | 8.687 | 9 Feet | $225.31 |
| DPT-14297 | 8.938 | 8.750 | 9 Feet | $226.93 |
| DPT-14288 | 9.000 | 8.812 | 9 Feet | $228.51 |
| DPT-14299 | 9.062 | 8.875 | 9 Feet | $230.13 |
| DPT-14300 | 9.125 | 8.937 | 9 Feet | $231.73 |
| DPT-14301 | 9.188 | 9.000 | 9 Feet | $233.33 |
| DPT-14302 | 9.250 | 9.062 | 9 Feet | $234.93 |
| DPT-14303 | 9.312 | 9.125 | 9 Feet | $236.53 |
| DPT-14304 | 9.375 | 9.187 | 9 Feet | $238.13 |
| DPT-14305 | 9.437 | 9.250 | 9 Feet | $239.76 |
| DPT-14306 | 9.500 | 9.312 | 6 Feet | $241.33 |
| DPT-14278 | 9.563 | 9.375 | 6 Feet | $242.96 |
| DPT-14276 | 9.625 | 9.437 | 6 Feet | $244.56 |
| DPT-14296 | 9.688 | 9.500 | 6 Feet | $246.16 |
| DPT-14270 | 9.750 | 9.562 | 6 Feet | $247.76 |
| DPT-14271 | 9.812 | 9.625 | 6 Feet | $249.36 |
| DPT-14272 | 9.875 | 9.687 | 6 Feet | $250.96 |
| DPT-14273 | 9.937 | 9.750 | 6 Feet | $252.58 |
| DPT-14274 | 10.000 | 9.813 | 6 Feet | $254.16 |
| DPT-14275 | 10.062 | 9.875 | 6 Feet | $255.78 |
| DPT-14287 | 10.125 | 9.937 | 6 Feet | $257.38 |
| DPT-14277 | 10.187 | 10.00 | 6 Feet | $258.98 |
| DPT-14268 | 10.250 | 10.062 | 6 Feet | $260.58 |
| DPT-14279 | 10.313 | 10.125 | 6 Feet | $262.18 |
| DPT-14280 | 10.375 | 10.187 | 6 Feet | $263.78 |
| DPT-14281 | 10.437 | 10.250 | 6 Feet | $265.41 |
| DPT-14282 | 10.500 | 10.312 | 6 Feet | $266.98 |
| DPT-14283 | 10.563 | 10.375 | 6 Feet | $268.60 |
| DPT-14284 | 10.625 | 10.437 | 6 Feet | $270.21 |
| DPT-14285 | 10.688 | 10.500 | 6 Feet | $271.81 |
| DPT-14286 | 10.750 | 10.562 | 6 Feet | $273.41 |
| DPT-14316 | 10.813 | 10.625 | 6 Feet | $275.01 |
| DPT-14347 | 10.875 | 10.687 | 6 Feet | $276.60 |
| DPT-14298 | 10.937 | 10.750 | 6 Feet | $278.23 |
| DPT-14330 | 11.000 | 10.812 | 6 Feet | $279.81 |
| DPT-14331 | 11.062 | 10.875 | 6 Feet | $281.43 |
| DPT-14332 | 11.125 | 10.937 | 6 Feet | $283.03 |
| DPT-14333 | 11.188 | 11.000 | 6 Feet | $284.63 |
| DPT-14334 | 11.250 | 11.062 | 6 Feet | $286.23 |
| DPT-14335 | 11.313 | 11.125 | 6 Feet | $287.83 |
| DPT-14336 | 11.375 | 11.187 | 6 Feet | $289.43 |
| DPT-14348 | 11.437 | 11.250 | 6 Feet | $291.06 |
| DPT-14338 | 11.500 | 11.312 | 6 Feet | $292.63 |
| DPT-14328 | 11.562 | 11.375 | 6 Feet | $294.26 |
| DPT-14340 | 11.625 | 11.437 | 6 Feet | $295.85 |
| DPT-14341 | 11.687 | 11.500 | 6 Feet | $297.46 |
| DPT-14342 | 11.750 | 11.562 | 6 Feet | $299.06 |
| DPT-14343 | 11.812 | 11.625 | 6 Feet | $300.66 |
| DPT-14344 | 11.875 | 11.687 | 6 Feet | $302.26 |
| DPT-14345 | 11.937 | 11.750 | 6 Feet | $303.88 |
| DPT-14346 | 12.000 | 11.812 | 6 Feet | $305.46 |
| DPT-14318 | 12.062 | 11.875 | 6 Feet | $307.08 |
| DPT-14339 | 12.125 | 11.937 | 6 Feet | $308.68 |
| DPT-14337 | 12.187 | 12.000 | 6 Feet | $310.28 |
| DPT-14309 | 12.250 | 12.062 | 6 Feet | $311.88 |
| DPT-14310 | 12.313 | 12.125 | 6 Feet | $313.48 |
| DPT-14311 | 12.375 | 12.187 | 6 Feet | $315.08 |
| DPT-14322 | 12.437 | 12.250 | 6 Feet | $316.71 |
| DPT-14323 | 12.500 | 12.312 | 6 Feet | $318.28 |
| DPT-14324 | 12.562 | 12.375 | 6 Feet | $319.91 |
| DPT-14325 | 12.625 | 12.437 | 6 Feet | $321.50 |
| DPT-14258 | 12.687 | 12.500 | 6 Feet | $323.11 |
| DPT-14329 | 12.750 | 12.562 | 6 Feet | $324.71 |
| DPT-14269 | 12.812 | 12.625 | 6 Feet | $326.31 |
| DPT-14209 | 12.875 | 12.687 | 6 Feet | $327.91 |
| DPT-14210 | 12.937 | 12.750 | 6 Feet | $329.53 |
| DPT-14211 | 13.000 | 12.813 | 6 Feet | $331.10 |
| DPT-14454 | 13.062 | 12.875 | 6 Feet | $332.73 |
| DPT-14455 | 13.125 | 12.937 | 6 Feet | $334.33 |
| DPT-14456 | 13.187 | 13.000 | 6 Feet | $335.93 |
| DPT-14457 | 13.250 | 13.062 | 6 Feet | $337.53 |
| DPT-14469 | 13.312 | 13.125 | 6 Feet | $339.13 |
| DPT-14459 | 13.375 | 13.187 | 6 Feet | $340.73 |
| DPT-14450 | 13.437 | 13.250 | 6 Feet | $342.35 |
| DPT-14461 | 13.500 | 13.312 | 6 Feet | $343.93 |
| DPT-14462 | 13.562 | 13.375 | 6 Feet | $345.56 |
| DPT-14463 | 13.625 | 13.437 | 6 Feet | $347.16 |
| DPT-14464 | 13.687 | 13.500 | 6 Feet | $348.76 |
| DPT-14465 | 13.750 | 13.562 | 6 Feet | $350.36 |
| DPT-14466 | 13.812 | 13.625 | 6 Feet | $351.96 |
| DPT-14467 | 13.875 | 13.687 | 6 Feet | $353.55 |
| DPT-14468 | 13.937 | 13.750 | 6 Feet | $355.18 |
| DPT-14440 | 14.000 | 13.812 | 6 Feet | $356.75 |
| DPT-14438 | 14.062 | 13.875 | 6 Feet | $358.38 |
| DPT-14458 | 14.125 | 13.937 | 6 Feet | $359.98 |
| DPT-14432 | 14.187 | 14.000 | 6 Feet | $361.58 |
| DPT-14433 | 14.250 | 14.062 | 6 Feet | $363.18 |
| DPT-14434 | 14.312 | 14.125 | 6 Feet | $364.78 |
| DPT-14435 | 14.375 | 14.187 | 6 Feet | $366.38 |
| DPT-14436 | 14.437 | 14.250 | 6 Feet | $368.00 |
| DPT-14437 | 14.500 | 14.312 | 6 Feet | $369.58 |
| DPT-14449 | 14.562 | 14.375 | 6 Feet | $371.21 |
| DPT-14439 | 14.625 | 14.437 | 6 Feet | $372.81 |
| DPT-14430 | 14.687 | 14.500 | 6 Feet | $374.41 |
| DPT-14441 | 14.750 | 14.562 | 6 Feet | $376.01 |
| DPT-14442 | 14.812 | 14.625 | 6 Feet | $377.60 |
| DPT-14212 | 14.875 | 14.687 | 6 Feet | $379.21 |
| DPT-14213 | 14.937 | 14.750 | 6 Feet | $380.83 |
| DPT-14214 | 15.000 | 14.812 | 6 Feet | $382.41 |
| DPT-14215 | 15.062 | 14.875 | 6 Feet | $384.03 |
| DPT-14227 | 15.125 | 14.937 | 6 Feet | $385.63 |
| DPT-14217 | 15.187 | 15.000 | 6 Feet | $387.23 |
| DPT-14208 | 15.250 | 15.062 | 6 Feet | $388.83 |
| DPT-14219 | 15.312 | 15.125 | 6 Feet | $390.43 |
| DPT-14220 | 15.375 | 15.187 | 6 Feet | $392.03 |
| DPT-14221 | 15.437 | 15.250 | 6 Feet | $393.66 |
| DPT-14222 | 15.500 | 15.312 | 6 Feet | $395.23 |
| DPT-14223 | 15.562 | 15.375 | 6 Feet | $396.86 |
| DPT-14224 | 15.625 | 14.437 | 6 Feet | $398.46 |
| DPT-14225 | 15.687 | 15.500 | 6 Feet | $400.06 |
| DPT-14226 | 15.750 | 15.562 | 6 Feet | $401.66 |
| DPT-14198 | 15.812 | 15.625 | 6 Feet | $403.26 |
| DPT-14196 | 15.875 | 15.687 | 6 Feet | $404.85 |
| DPT-14216 | 15.937 | 15.750 | 6 Feet | $406.48 |
| DPT-14190 | 16.031 | 15.812 | 6 Feet | $408.06 |
| DPT-14191 | 16.062 | 15.875 | 6 Feet | $409.68 |
| DPT-14192 | 16.125 | 15.937 | 6 Feet | $411.28 |
| DPT-14193 | 16.187 | 16.000 | 6 Feet | $412.88 |
| DPT-14194 | 16.250 | 16.062 | 6 Feet | $414.48 |
| DPT-14195 | 16.312 | 16.125 | 6 Feet | $416.08 |
| DPT-14207 | 16.375 | 16.187 | 6 Feet | $417.68 |
| DPT-14197 | 16.437 | 16.250 | 6 Feet | $419.31 |
| DPT-14188 | 16.500 | 16.312 | 6 Feet | $420.88 |
| DPT-14199 | 16.562 | 16.375 | 6 Feet | $422.51 |
| DPT-14200 | 16.625 | 16.437 | 6 Feet | $424.11 |
| DPT-14201 | 16.687 | 16.500 | 6 Feet | $425.71 |
| DPT-14202 | 16.750 | 16.562 | 6 Feet | $427.30 |
| DPT-14203 | 16.812 | 16.625 | 6 Feet | $428.91 |
| DPT-14204 | 16.875 | 16.687 | 6 Feet | $430.50 |
| DPT-14205 | 16.937 | 16.750 | 6 Feet | $432.13 |
| DPT-14229 | 17.000 | 16.812 | 6 Feet | $433.71 |
| DPT-14189 | 17.062 | 16.875 | 6 Feet | $435.33 |
| DPT-14218 | 17.125 | 16.937 | 6 Feet | $436.93 |
| DPT-14249 | 17.187 | 17.000 | 6 Feet | $438.53 |
| DPT-14250 | 17.250 | 17.062 | 6 Feet | $440.13 |
| DPT-14251 | 17.312 | 17.125 | 6 Feet | $441.73 |
| DPT-14252 | 17.375 | 17.187 | 6 Feet | $443.33 |
| DPT-14253 | 17.437 | 17.250 | 6 Feet | $444.96 |
| DPT-14254 | 17.500 | 17.312 | 6 Feet | $446.53 |
| DPT-14255 | 17.562 | 17.375 | 6 Feet | $448.16 |
| DPT-14267 | 17.625 | 17.437 | 6 Feet | $449.76 |
| DPT-14257 | 17.687 | 17.500 | 6 Feet | $451.35 |
| DPT-14248 | 17.750 | 17.562 | 6 Feet | $452.96 |
| DPT-14259 | 17.812 | 17.625 | 6 Feet | $454.55 |
| DPT-14260 | 17.875 | 17.687 | 6 Feet | $456.16 |
| DPT-14261 | 17.937 | 17.750 | 6 Feet | $457.78 |
| DPT-14262 | 18.000 | 17.812 | 6 Feet | $459.36 |
| DPT-14263 | 18.062 | 17.875 | 6 Feet | $460.98 |
| DPT-14264 | 18.125 | 17.937 | 6 Feet | $462.58 |
| DPT-14265 | 18.187 | 18.000 | 6 Feet | $464.18 |
| DPT-14266 | 18.250 | 18.062 | 6 Feet | $465.78 |
| DPT-14238 | 18.312 | 18.125 | 6 Feet | $467.38 |
| DPT-14236 | 18.375 | 18.187 | 6 Feet | $468.98 |
| DPT-14256 | 18.437 | 18.250 | 6 Feet | $470.61 |
| DPT-14230 | 18.500 | 18.312 | 6 Feet | $472.18 |
| DPT-14231 | 18.562 | 18.375 | 6 Feet | $473.81 |
| DPT-14232 | 18.625 | 18.437 | 6 Feet | $475.41 |
| DPT-14233 | 18.687 | 18.500 | 6 Feet | $477.01 |
| DPT-14234 | 18.750 | 18.563 | 6 Feet | $478.60 |
| DPT-14235 | 18.812 | 18.625 | 3 Feet | $480.21 |
| DPT-14247 | 18.875 | 19.687 | 3 Feet | $481.81 |
| DPT-14237 | 18.937 | 18.750 | 3 Feet | $483.43 |
| DPT-14228 | 19.000 | 18.812 | 3 Feet | $485.01 |
| DPT-14239 | 19.062 | 18.875 | 3 Feet | $486.63 |
| DPT-14240 | 19.125 | 18.937 | 3 Feet | $488.23 |
| DPT-14241 | 19.187 | 19.000 | 3 Feet | $489.83 |
| DPT-14242 | 19.250 | 19.062 | 3 Feet | $491.43 |
| DPT-14243 | 19.312 | 19.125 | 3 Feet | $493.03 |
| DPT-14244 | 19.375 | 19.187 | 3 Feet | $494.63 |
| DPT-14245 | 19.437 | 19.250 | 3 Feet | $496.26 |
| DPT-14246 | 19.500 | 19.312 | 3 Feet | $497.83 |
| DPT-14370 | 19.562 | 19.375 | 3 Feet | $499.46 |
| DPT-14491 | 19.625 | 19.437 | 3 Feet | $501.05 |
| DPT-14326 | 19.687 | 19.500 | 3 Feet | $502.66 |
| DPT-14452 | 19.750 | 19.562 | 3 Feet | $504.25 |
| DPT-14453 | 19.812 | 19.625 | 3 Feet | $505.85 |
| DPT-14509 | 19.875 | 19.687 | 3 Feet | $507.46 |
| DPT-14492 | 20.000 | 19.812 | 3 | $510.66 |
| nominal inches, | plus or minus (�) tolerance, inches | |||
| ID inside diameter | OD outside diameter | |||
| steel | built-up | |||
| .125" -.749" | .003" | - | .005" | |
| .750" - 1.999" | .004" | - | .005" | |
| 2.000" - 4.000" | .006" | - | .008" | |
| | *turned | *as wound | ||
| 4.001" - 12.000" | .010" | - | .025" | plus only |
| 12.001" - 18.000" | .030" | .060" | .030" | plus only |
| 18.001" - 24.000" | .040" | .075" | .035" | plus only |
| 24.001" - 48.000" | .060" | .090" | .040" | plus only |
| *Note: tubing over 8.000" OD supplied as wound (turned OD quoted on request) | ||||
