L and LE Linen Fabric Reinforced Phenolic Tubing .750" Wall
Linen L and LE Linen Fabric
Reinforced Phenolic Tubing - natural (light tan to
brown) Technical Data Sheet
This grade is composed of a continuous Linen woven cloth
impregnated with a phenolic resin binder. This grade contains a fine weave linen
and, like the canvas phenolic, is known for it's mechanical properties. The
finer weave allows for machining more intricate details than Canvas, like gear
teeth. This grade is not recommended for primary insulation.
NEMA grades L and LE Linen Cotton-Cloth Reinforced Phenolic -- natural color is typically light tan to brown. This grade is composed of a continuous cotton woven cloth impregnated with a phenolic resin binder. This grade contains a fine weave linen and, like the canvas phenolic, is known for its mechanical properties. The finer weave allows for machining more intricate details than canvas grade, such as gear teeth, etc. These grades are not recommended for primary electrical insulation, but grade LE exhibits superior moisture resistance to grades L, C and CE, and thus is an adequate insulator for a fair number of applications.
NEMA L certs to MIL-I-24768/15- FBI, IEC 60893-3 Type 4 PF CC 305
NEMA LE certs to MIL-I-24768/13 FBE, IEC 60893-3 Type 4 PF CC 305
Click Here For Land LE Rods or Sheets
| L and LE Tubing Wall Thickness | ||
| 1.00" | ||
Can be made in 3 foot lengths 30-36" or 4 Foot Lenghts 42-48"
| L and LE Linen Fabric Reinforced Phenolic Tubing .750" Wall Thickness Lead Times May Apply for Non Stocked Items |
||||
| Part # | OD (in.) | ID (in.) | Minimum Purchase | Price Per Foot |
|---|---|---|---|---|
| DPT-15171 | 2.000 | .500 | 9 Feet | $227.38 |
| DPT-14924 | 2.062 | .562 | 6 Feet | $237.86 |
| DPT-14925 | 2.125 | .625 | 6 Feet | $253.66 |
| DPT-14926 | 2.188 | .687 | 6 Feet | $264.35 |
| DPT-14927 | 2.250 | .750 | 6 Feet | $275.05 |
| DPT-14928 | 2.312 | .812 | 6 Feet | $285.78 |
| DPT-14929 | 2.375 | .875 | 6 Feet | $296.48 |
| DPT-14940 | 2.437 | .937 | 6 Feet | $307.18 |
| DPT-14931 | 2.500 | 1.000 | 6 Feet | $317.91 |
| DPT-14923 | 2.562 | 1.062 | 6 Feet | $328.51 |
| DPT-14933 | 2.625 | 1.125 | 6 Feet | $339.31 |
| DPT-14934 | 2.688 | 1.187 | 6 Feet | $349.93 |
| DPT-14935 | 2.750 | 1.250 | 6 Feet | $360.73 |
| DPT-14936 | 2.812 | 1.312 | 6 Feet | $371.35 |
| DPT-14937 | 2.875 | 1.375 | 6 Feet | $382.13 |
| DPT-14938 | 2.937 | 1.437 | 6 Feet | $392.75 |
| DPT-14915 | 3.000 | 1.500 | 6 Feet | $403.55 |
| DPT-14932 | 3.062 | 1.562 | 6 Feet | $414.18 |
| DPT-14930 | 3.125 | 1.625 | 6 Feet | $424.98 |
| DPT-14907 | 3.188 | 1.687 | 6 Feet | $435.58 |
| DPT-14908 | 3.250 | 1.750 | 6 Feet | $446.38 |
| DPT-14909 | 3.312 | 1.812 | 3 Feet | $457.01 |
| DPT-14910 | 3.375 | 1.875 | 3 Feet | $467.81 |
| DPT-14911 | 3.437 | 1.937 | 3 Feet | $478.43 |
| DPT-14912 | 3.500 | 2.000 | 3 Feet | $489.21 |
| DPT-14922 | 3.562 | 2.062 | 3 Feet | $499.83 |
| DPT-14914 | 3.625 | 2.125 | 3 Feet | $510.63 |
| DPT-14906 | 3.687 | 2.187 | 3 Feet | $521.26 |
| DPT-14916 | 3.750 | 2.250 | 3 Feet | $532.03 |
| DPT-14917 | 3.812 | 2.312 | 3 Feet | $542.66 |
| DPT-15425 | 3.875 | 2.375 | 3 Feet | $553.46 |
| DPT-14918 | 3.937 | 2.437 | 3 Feet | $564.08 |

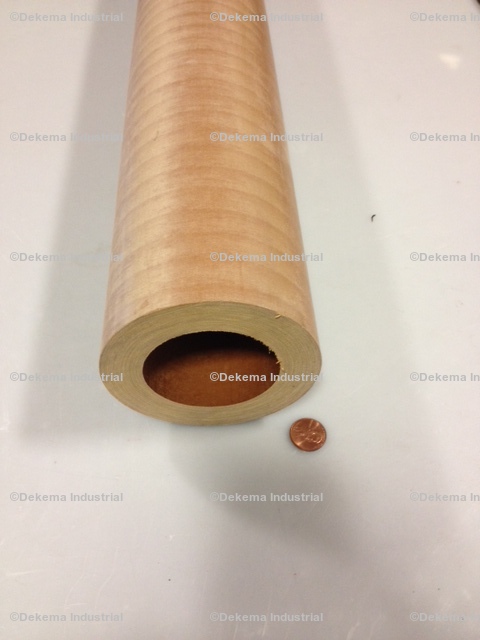

| DPT-14919 | 4.000 | 2.500 | 3 Feet | $574.88 |
| DPT-14920 | 4.062 | 2.562 | 3 Feet | $585.48 |
| DPT-14921 | 4.125 | 2.625 | 3 Feet | $596.28 |
| DPT-14942 | 4.187 | 2.687 | 3 Feet | $606.91 |
| DPT-14968 | 4.250 | 2.750 | 3 Feet | $617.71 |
| DPT-14939 | 4.312 | 2.812 | 3 Feet | $628.33 |
| DPT-14961 | 4.375 | 2.875 | 3 Feet | $639.11 |
| DPT-14962 | 4.437 | 2.937 | 3 Feet | $649.73 |
| DPT-14963 | 4.500 | 3.000 | 3 Feet | $660.53 |
| DPT-14964 | 4.562 | 3.062 | 3 Feet | $671.16 |
| DPT-14965 | 4.625 | 3.125 | 3 Feet | $681.93 |
| DPT-14976 | 4.687 | 3.187 | 3 Feet | $692.56 |
| DPT-14967 | 4.750 | 3.250 | 3 Feet | $703.36 |
| DPT-14959 | 4.812 | 3.312 | 3 Feet | $713.98 |
| DPT-14969 | 4.875 | 3.375 | 3 Feet | $724.78 |
| DPT-14970 | 4.937 | 3.437 | 3 Feet | $735.41 |
| DPT-14971 | 5.000 | 3.500 | 3 Feet | $746.18 |
| DPT-14972 | 5.062 | 3.562 | 3 Feet | $756.81 |
| DPT-14973 | 5.125 | 3.625 | 3 Feet | $767.61 |
| DPT-14974 | 5.187 | 3.687 | 3 Feet | $778.23 |
| DPT-14975 | 5.250 | 3.750 | 3 Feet | $789.01 |
| DPT-14950 | 5.312 | 3.812 | 3 Feet | $799.63 |
| DPT-14948 | 5.375 | 3.875 | 3 Feet | $810.43 |
| DPT-14966 | 5.437 | 3.937 | 3 Feet | $821.06 |
| DPT-2295 | 5.500 | 4.000 | 3 Feet | $831.86 |
| DPT-14943 | 5.562 | 4.062 | 3 Feet | $842.46 |
| DPT-14944 | 5.625 | 4.125 | 3 Feet | $853.26 |
| DPT-14945 | 5.688 | 4.187 | 3 Feet | $863.88 |
| DPT-14946 | 5.750 | 4.250 | 3 Feet | $874.68 |
| DPT-14947 | 5.812 | 4.312 | 3 Feet | $885.31 |
| DPT-14958 | 5.875 | 4.375 | 3 Feet | $896.08 |
| DPT-14949 | 5.938 | 4.438 | 3 Feet | $906.71 |
| DPT-2300 | 6.000 | 4.500 | 3 Feet | $917.51 |
| DPT-14951 | 6.063 | 4.562 | 3 Feet | $928.13 |
| DPT-14952 | 6.125 | 4.625 | 3 Feet | $938.91 |
| DPT-14953 | 6.187 | 4.687 | 3 Feet | $949.53 |
| DPT-14954 | 6.250 | 4.750 | 3 Feet | $960.33 |
| DPT-14955 | 6.312 | 4.812 | 3 Feet | $970.96 |
| DPT-14956 | 6.375 | 4.875 | 3 Feet | $1,089.05 |

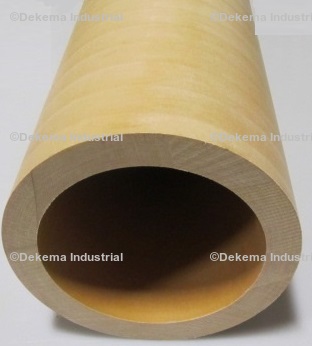

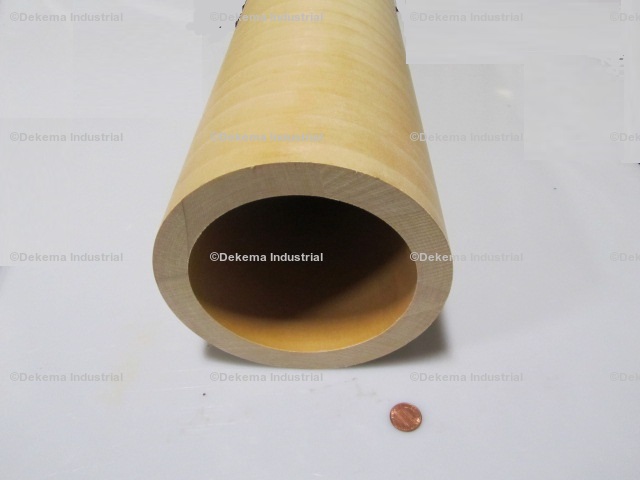

| DPT-14957 | 6.437 | 4.937 | 3 Feet | $1,100.83 |
| DPT-14889 | 6.500 | 5.000 | 3 Feet | $1,112.80 |
| DPT-14842 | 6.562 | 5.062 | 3 Feet | $1,124.58 |
| DPT-14913 | 6.625 | 5.125 | 3 Feet | $1,136.55 |
| DPT-14854 | 6.688 | 5.187 | 3 Feet | $1,148.33 |
| DPT-14855 | 6.750 | 5.250 | 3 Feet | $1,160.30 |
| DPT-14856 | 6.812 | 5.313 | 3 Feet | $1,172.08 |
| DPT-14857 | 6.875 | 5.375 | 3 Feet | $1,184.05 |
| DPT-14858 | 6.938 | 5.437 | 3 Feet | $1,195.86 |
| DPT-2311 | 7.000 | 5.500 | 3 Feet | $1,207.83 |
| DPT-14860 | 7.062 | 5.562 | 3 Feet | $1,219.61 |
| DPT-14852 | 7.125 | 5.625 | 3 Feet | $1,231.58 |
| DPT-14862 | 7.187 | 5.687 | 3 Feet | $1,243.36 |
| DPT-14863 | 7.250 | 5.750 | 3 Feet | $1,255.33 |
| DPT-14864 | 7.312 | 5.812 | 3 Feet | $1,267.11 |
| DPT-14865 | 7.375 | 5.875 | 3 Feet | $1,279.08 |
| DPT-14866 | 7.437 | 5.937 | 3 Feet | $1,290.88 |
| DPT-2317 | 7.500 | 6.000 | 3 Feet | $1,302.83 |
| DPT-14867 | 7.562 | 6.062 | 3 Feet | $1,271.50 |
| DPT-14844 | 7.625 | 6.125 | 3 Feet | $1,283.28 |
| DPT-14861 | 7.688 | 6.187 | 3 Feet | $1,294.83 |
| DPT-14859 | 7.750 | 6.250 | 3 Feet | $1,306.61 |
| DPT-14836 | 7.812 | 6.312 | 3 Feet | $1,318.18 |
| DPT-14837 | 7.875 | 6.375 | 3 Feet | $1,329.93 |
| DPT-14838 | 7.938 | 6.437 | 3 Feet | $1,341.51 |
| DPT-14839 | 8.000 | 6.500 | 3 Feet | $1,353.25 |
| DPT-14840 | 8.062 | 6.562 | 3 Feet | $1,364.83 |
| DPT-14841 | 8.125 | 6.625 | 3 Feet | $1,376.58 |
| DPT-14851 | 8.188 | 6.687 | 3 Feet | $1,388.16 |
| DPT-14843 | 8.250 | 6.750 | 3 Feet | $1,399.93 |
| DPT-14835 | 8.312 | 6.812 | 3 Feet | $1,411.51 |
| DPT-14845 | 8.375 | 6.875 | 3 Feet | $1,423.25 |
| DPT-14846 | 8.437 | 6.938 | 3 Feet | $1,434.83 |
| DPT-14847 | 8.500 | 7.000 | 3 Feet | $1,446.58 |
| DPT-14848 | 8.562 | 7.062 | 3 Feet | $1,458.16 |
| DPT-14849 | 8.625 | 7.125 | 3 Feet | $1,469.90 |
| DPT-14850 | 8.688 | 7.187 | 3 Feet | $1,481.48 |
| DPT-14871 | 8.750 | 7.250 | 3 Feet | $1,493.25 |
| DPT-14897 | 8.812 | 7.312 | 3 Feet | $1,504.83 |
| DPT-14868 | 8.875 | 7.375 | 3 Feet | $1,516.58 |
| DPT-14890 | 8.938 | 7.437 | 3 Feet | $1,528.16 |
| DPT-14891 | 9.000 | 7.500 | 3 Feet | $1,539.90 |
| DPT-14892 | 9.062 | 7.562 | 3 Feet | $1,551.48 |
| DPT-14893 | 9.125 | 7.625 | 3 Feet | $1,563.23 |
| DPT-14894 | 9.188 | 7.687 | 3 Feet | $1,574.80 |
| DPT-14905 | 9.250 | 7.750 | 3 Feet | $1,586.58 |
| DPT-14896 | 9.312 | 7.812 | 3 Feet | $1,598.13 |
| DPT-14888 | 9.375 | 7.875 | 3 Feet | $1,609.90 |
| DPT-14898 | 9.437 | 7.937 | 3 Feet | $1,621.48 |
| DPT-14899 | 9.500 | 8.000 | 3 Feet | $1,633.23 |
| DPT-14901 | 9.625 | 8.125 | 3 Feet | $1,656.56 |
| DPT-14902 | 9.688 | 8.187 | 3 Feet | $1,668.13 |
| DPT-14903 | 9.750 | 8.250 | 3 Feet | $1,679.88 |
| DPT-14904 | 9.812 | 8.312 | 3 Feet | $1,691.46 |
| DPT-14879 | 9.875 | 8.375 | 3 Feet | $1,703.23 |
| DPT-14877 | 9.937 | 8.437 | 3 Feet | $1,714.80 |
| DPT-14895 | 10.000 | 8.500 | 3 Feet | $1,726.56 |
| DPT-14872 | 10.062 | 8.562 | 3 Feet | $1,738.13 |
| DPT-14873 | 10.125 | 8.625 | 3 Feet | $1,749.88 |
| DPT-14874 | 10.187 | 8.687 | 3 Feet | $1,761.46 |
| DPT-14875 | 10.250 | 8.750 | 3 Feet | $1,773.21 |
| DPT-14876 | 10.313 | 8.812 | 3 Feet | $1,784.78 |
| DPT-14887 | 10.375 | 8.875 | 3 Feet | $1,796.56 |
| DPT-14878 | 10.437 | 8.937 | 3 Feet | $1,808.11 |
| DPT-14870 | 10.500 | 9.000 | 3 Feet | $1,819.88 |
| DPT-14853 | 10.563 | 9.062 | 3 Feet | $1,831.46 |
| DPT-14880 | 10.625 | 9.125 | 3 Feet | $1,843.21 |
| DPT-14881 | 10.688 | 9.187 | 3 Feet | $1,854.78 |
| DPT-14882 | 10.750 | 9.250 | 3 Feet | $1,866.53 |
| DPT-14883 | 10.813 | 9.312 | 3 Feet | $1,878.11 |
| DPT-14884 | 10.875 | 9.375 | 3 Feet | $1,889.88 |
| DPT-14885 | 10.937 | 9.437 | 3 Feet | $1,901.43 |
| DPT-14886 | 11.000 | 9.500 | 3 Feet | $1,913.21 |
| DPT-14984 | 11.062 | 9.562 | 3 Feet | $1,924.78 |
| DPT-15100 | 11.125 | 9.625 | 3 Feet | $1,936.53 |
| DPT-14960 | 11.188 | 9.687 | 3 Feet | $1,948.11 |
| DPT-15068 | 11.250 | 9.750 | 3 Feet | $1,959.85 |
| DPT-15069 | 11.313 | 9.813 | 3 Feet | $1,971.43 |
| DPT-15070 | 11.375 | 9.875 | 3 Feet | $1,983.18 |
| DPT-15071 | 11.437 | 9.937 | 3 Feet | $1,994.75 |
| DPT-15072 | 11.500 | 10.00 | 3 Feet | $2,006.53 |
| DPT-15083 | 11.562 | 10.062 | 3 Feet | $2,018.11 |
| DPT-15074 | 11.625 | 10.125 | 3 Feet | $2,029.85 |
| DPT-15066 | 11.687 | 10.187 | 3 Feet | $2,041.43 |
| DPT-15076 | 11.750 | 10.250 | 3 Feet | $2,053.18 |
| DPT-15077 | 11.812 | 10.312 | 3 Feet | $2,064.76 |
| DPT-15078 | 11.875 | 10.375 | 3 Feet | $2,076.51 |
| DPT-15079 | 11.937 | 10.437 | 3 Feet | $2,088.08 |
| DPT-15080 | 12.000 | 10.500 | 3 Feet | $2,099.86 |
| DPT-15081 | 12.062 | 10.562 | 3 Feet | $2,111.40 |
| DPT-15082 | 12.125 | 10.625 | 3 Feet | $2,123.18 |
| DPT-15057 | 12.187 | 10.687 | 3 Feet | $2,134.76 |
| DPT-15055 | 12.250 | 10.750 | 3 Feet | $2,146.51 |
| DPT-15073 | 12.313 | 10.812 | 3 Feet | $2,158.08 |
| DPT-15050 | 12.375 | 10.875 | 3 Feet | $2,169.83 |
| DPT-15051 | 12.437 | 10.937 | 3 Feet | $2,181.40 |
| DPT-15052 | 12.500 | 11.000 | 3 Feet | $2,193.15 |
| DPT-15053 | 12.562 | 11.062 | 3 Feet | $2,204.73 |
| DPT-15054 | 12.625 | 11.125 | 3 Feet | $2,216.51 |
| DPT-15065 | 12.687 | 11.187 | 3 Feet | $2,228.08 |
| DPT-15056 | 12.750 | 11.250 | 3 Feet | $2,239.83 |
| DPT-15048 | 12.812 | 11.312 | 3 Feet | $2,251.40 |
| DPT-15058 | 12.875 | 11.375 | 3 Feet | $2,263.15 |
| DPT-15059 | 12.937 | 11.437 | 3 Feet | $2,274.73 |
| DPT-15060 | 13.000 | 11.500 | 3 Feet | $2,286.48 |
| DPT-15061 | 13.062 | 11.562 | 3 Feet | $2,298.06 |
| DPT-15062 | 13.125 | 11.625 | 3 Feet | $2,309.83 |
| DPT-15063 | 13.187 | 11.687 | 3 Feet | $2,321.38 |
| DPT-15085 | 13.250 | 11.750 | 3 Feet | $2,333.15 |
| DPT-15049 | 13.312 | 11.812 | 3 Feet | $2,344.73 |
| DPT-15075 | 13.375 | 11.875 | 3 Feet | $2,356.48 |
| DPT-15103 | 13.437 | 11.937 | 3 Feet | $2,368.06 |
| DPT-15104 | 13.500 | 12.000 | 3 Feet | $2,379.81 |
| DPT-15105 | 13.562 | 12.062 | 3 Feet | $2,391.38 |
| DPT-15106 | 13.625 | 12.125 | 3 Feet | $2,403.15 |
| DPT-15107 | 13.687 | 12.187 | 3 Feet | $2,414.71 |
| DPT-15108 | 13.750 | 12.250 | 3 Feet | $2,426.48 |
| DPT-15119 | 13.812 | 12.312 | 3 Feet | $2,438.06 |
| DPT-15110 | 13.875 | 12.375 | 3 Feet | $2,449.81 |
| DPT-15102 | 13.937 | 12.437 | 3 Feet | $2,461.38 |
| DPT-15112 | 14.000 | 12.500 | 3 Feet | $2,473.13 |
| DPT-15113 | 14.062 | 12.562 | 3 Feet | $2,484.71 |
| DPT-15114 | 14.125 | 12.625 | 3 Feet | $2,496.46 |
| DPT-15115 | 14.187 | 12.687 | 3 Feet | $2,508.03 |
| DPT-15116 | 14.250 | 12.750 | 3 Feet | $2,519.81 |
| DPT-15117 | 14.312 | 12.813 | 3 Feet | $2,531.38 |
| DPT-15118 | 14.375 | 12.875 | 3 Feet | $2,543.13 |
| DPT-15093 | 14.437 | 12.937 | 3 Feet | $2,554.71 |
| DPT-15091 | 14.500 | 13.000 | 3 Feet | $2,566.46 |
| DPT-15109 | 14.562 | 13.062 | 3 Feet | $2,578.03 |
| DPT-15086 | 14.625 | 13.125 | 3 Feet | $2,589.78 |
| DPT-15087 | 14.687 | 13.187 | 3 Feet | $2,601.36 |
| DPT-15088 | 14.750 | 13.250 | 3 Feet | $2,613.13 |
| DPT-15089 | 14.812 | 13.312 | 3 Feet | $2,624.68 |
| DPT-15090 | 14.875 | 13.375 | 3 Feet | $2,636.46 |
| DPT-15101 | 14.937 | 13.437 | 3 Feet | $2,648.03 |
| DPT-15092 | 15.000 | 13.500 | 3 Feet | $2,659.78 |
| DPT-15084 | 15.062 | 13.562 | 3 Feet | $2,671.36 |
| DPT-15094 | 15.125 | 13.625 | 3 Feet | $2,683.11 |
| DPT-15095 | 15.187 | 13.687 | 3 Feet | $2,694.68 |
| DPT-15096 | 15.250 | 13.750 | 3 Feet | $2,706.43 |
| DPT-15427 | 15.312 | 13.812 | 3 Feet | $2,718.01 |
| DPT-15098 | 15.375 | 13.875 | 3 Feet | $2,729.78 |
| DPT-15314 | 15.437 | 13.937 | 3 Feet | $2,741.36 |
| DPT-15099 | 15.500 | 14.000 | 3 Feet | $2,753.11 |
| DPT-15031 | 15.562 | 14.062 | 3 Feet | $2,764.68 |
| DPT-15111 | 15.625 | 14.125 | 3 Feet | $2,776.43 |
| DPT-15064 | 15.687 | 14.187 | 3 Feet | $2,788.01 |
| DPT-14995 | 15.750 | 14.250 | 3 Feet | $2,799.75 |
| DPT-14996 | 15.812 | 14.312 | 3 Feet | $2,811.33 |
| DPT-14997 | 15.875 | 14.375 | 3 Feet | $2,823.11 |
| DPT-14998 | 15.937 | 14.437 | 3 Feet | $2,834.68 |
| DPT-14999 | 16.000 | 14.500 | 3 Feet | $2,846.43 |
| DPT-15000 | 16.062 | 14.562 | 3 Feet | $2,858.01 |
| DPT-15011 | 16.125 | 14.625 | 3 Feet | $2,869.75 |
| DPT-15002 | 16.187 | 14.687 | 3 Feet | $2,881.33 |
| DPT-14994 | 16.250 | 14.750 | 3 Feet | $2,893.08 |
| DPT-15004 | 16.312 | 14.812 | 3 Feet | $2,904.65 |
| DPT-15005 | 16.375 | 14.875 | 3 Feet | $2,916.43 |
| DPT-15006 | 16.437 | 14.937 | 3 Feet | $2,927.98 |
| DPT-15007 | 16.500 | 15.000 | 3 Feet | $2,939.75 |
| DPT-15008 | 16.562 | 15.062 | 3 Feet | $2,951.33 |
| DPT-15009 | 16.625 | 15.125 | 3 Feet | $2,963.08 |
| DPT-14986 | 16.687 | 15.187 | 3 Feet | $2,974.65 |
| DPT-15003 | 16.750 | 15.250 | 3 Feet | $2,986.40 |
| DPT-15001 | 16.812 | 15.312 | 3 Feet | $2,997.98 |
| DPT-14978 | 16.875 | 15.375 | 3 Feet | $3,009.73 |
| DPT-14979 | 16.937 | 15.437 | 3 Feet | $3,021.31 |
| DPT-14980 | 17.000 | 15.500 | 3 Feet | $3,033.08 |
| DPT-14981 | 17.062 | 15.562 | 3 Feet | $3,044.65 |
| DPT-14982 | 17.125 | 15.625 | 3 Feet | $3,056.40 |
| DPT-14983 | 17.187 | 15.687 | 3 Feet | $3,067.98 |
| DPT-14993 | 17.250 | 15.750 | 3 Feet | $3,079.73 |
| DPT-14985 | 17.312 | 15.812 | 3 Feet | $3,091.31 |
| DPT-14977 | 17.375 | 15.875 | 3 Feet | $3,103.06 |
| DPT-14987 | 17.437 | 15.937 | 3 Feet | $3,114.63 |
| DPT-14988 | 17.500 | 16.000 | 3 Feet | $3,126.40 |
| DPT-14989 | 17.562 | 16.062 | 3 Feet | $3,137.96 |
| DPT-14990 | 17.625 | 16.125 | 3 Feet | $3,149.73 |
| DPT-14991 | 17.687 | 16.187 | 3 Feet | $3,161.31 |
| DPT-14992 | 17.750 | 16.250 | 3 Feet | $3,173.06 |
| DPT-15013 | 17.812 | 16.312 | 3 Feet | $3,184.63 |
| DPT-15039 | 17.875 | 16.375 | 3 Feet | $3,196.38 |
| DPT-15010 | 17.937 | 16.437 | 3 Feet | $3,207.96 |
| DPT-15032 | 18.000 | 16.500 | 3 Feet | $3,219.73 |
| DPT-15033 | 18.062 | 16.562 | 3 Feet | $3,231.28 |
| DPT-15034 | 18.125 | 16.625 | 3 Feet | $3,243.06 |
| DPT-15035 | 18.187 | 16.687 | 3 Feet | $3,254.63 |
| DPT-15036 | 18.250 | 16.750 | 3 Feet | $3,266.38 |
| DPT-15047 | 18.312 | 16.812 | 3 Feet | $3,277.96 |
| DPT-15038 | 18.375 | 16.875 | 3 Feet | $3,289.71 |
| DPT-15030 | 18.437 | 16.937 | 3 Feet | $3,301.28 |
| DPT-15040 | 18.500 | 17.000 | 3 Feet | $3,313.03 |
| DPT-15041 | 18.562 | 17.062 | 3 Feet | $3,324.60 |
| DPT-15042 | 18.625 | 17.125 | 3 Feet | $3,336.38 |
| DPT-15043 | 18.687 | 17.187 | 3 Feet | $3,347.96 |
| DPT-15044 | 18.750 | 17.250 | 3 Feet | $3,359.71 |
| DPT-15045 | 18.812 | 17.312 | 3 Feet | $3,371.28 |
| DPT-15046 | 18.875 | 17.375 | 3 Feet | $3,383.03 |
| DPT-15021 | 18.937 | 17.437 | 3 Feet | $3,394.60 |
| DPT-15019 | 19.000 | 17.500 | 3 Feet | $3,406.36 |
| DPT-15037 | 19.062 | 17.562 | 3 Feet | $3,417.93 |
| DPT-15014 | 19.125 | 17.625 | 3 Feet | $3,429.71 |
| DPT-15015 | 19.187 | 17.687 | 3 Feet | $3,441.26 |
| DPT-15016 | 19.250 | 17.750 | 3 Feet | $3,453.03 |
| DPT-15017 | 19.312 | 17.812 | 3 Feet | $3,464.60 |
| DPT-15018 | 19.375 | 17.875 | 3 Feet | $3,476.36 |
| DPT-15029 | 19.437 | 17.937 | 3 Feet | $3,487.93 |
| DPT-15020 | 19.500 | 18.000 | 3 Feet | $3,499.68 |
| DPT-15012 | 19.562 | 18.062 | 3 Feet | $3,511.26 |
| DPT-15022 | 19.625 | 18.125 | 3 Feet | $3,523.01 |
| DPT-15023 | 19.687 | 18.187 | 3 Feet | $3,534.58 |
| DPT-15024 | 19.750 | 18.250 | 3 Feet | $3,546.36 |
| DPT-15025 | 19.812 | 18.312 | 3 Feet | $3,557.93 |
| DPT-15026 | 19.875 | 18.375 | 3 Feet | $3,569.68 |
| DPT-15027 | 19.937 | 18.437 | 3 Feet | $3,581.26 |
| DPT-15028 | 20.000 | 18.500 | 3 | $3,593.01 |
| nominal inches, | plus or minus (�) tolerance, inches | |||
| ID inside diameter | OD outside diameter | |||
| steel | built-up | |||
| .125" -.749" | .003" | - | .005" | |
| .750" - 1.999" | .004" | - | .005" | |
| 2.000" - 4.000" | .006" | - | .008" | |
| | *turned | *as wound | ||
| 4.001" - 12.000" | .010" | - | .025" | plus only |
| 12.001" - 18.000" | .030" | .060" | .030" | plus only |
| 18.001" - 24.000" | .040" | .075" | .035" | plus only |
| 24.001" - 48.000" | .060" | .090" | .040" | plus only |
| *Note: tubing over 8.000" OD supplied as wound (turned OD quoted on request) | ||||
