L and LE Linen Fabric Reinforced Phenolic Tubing .187 Inch Wall
Linen L and LE Linen Fabric
Reinforced Phenolic Tubing - natural
(light tan to
brown) Technical Data Sheet
This grade is composed of a continuous Linen woven cloth
impregnated with a phenolic resin binder. This grade contains a fine weave linen
and, like the canvas phenolic, is known for it's mechanical properties. The
finer weave allows for machining more intricate details than Canvas, like gear
teeth. This grade is not recommended for primary insulation.
NEMA grades L and LE Linen Cotton-Cloth Reinforced Phenolic -- natural color is typically light tan to brown. This grade is composed of a continuous cotton woven cloth impregnated with a phenolic resin binder. This grade contains a fine weave linen and, like the canvas phenolic, is known for its mechanical properties. The finer weave allows for machining more intricate details than canvas grade, such as gear teeth, etc. These grades are not recommended for primary electrical insulation, but grade LE exhibits superior moisture resistance to grades L, C and CE, and thus is an adequate insulator for a fair number of applications.
NEMA L certs to MIL-I-24768/15- FBI, IEC 60893-3 Type 4 PF CC 305
NEMA LE certs to MIL-I-24768/13 FBE, IEC 60893-3 Type 4 PF CC 305
Click Here For Land LE Rods or Sheets
| L and LE Tubing Wall Thickness | ||
| 1.00" | ||
Can be made in 3 foot lengths 30-36" or 4 Foot Lengths 42-48"
| L and LE Linen Fabric Reinforced Phenolic Tubing .187" Wall Thickness Lead Times May Apply for Non Stocked Items |
||||
| Part # | OD (in.) | ID (in.) | Minimum Purchase | Price Per Foot |
|---|---|---|---|---|

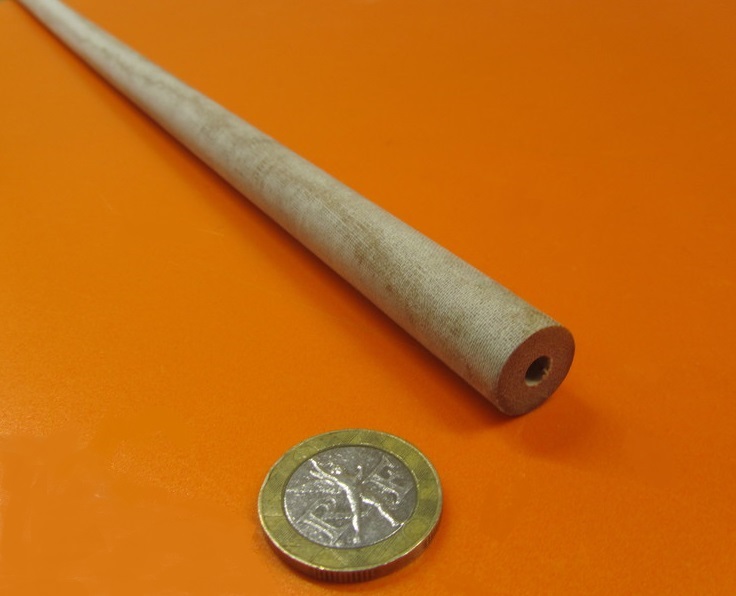

| DPT-5056 | .563 | .188 | 18 Feet | $53.36 |
| DPT-14060 | .625 | .250 | 27 Feet | $58.33 |
| DPT-5160 | .688 | .312 | 21 Feet | $63.30 |
| DPT-5204 | .750 | .375 | 21 Feet | $37.91 |
| DPT-14061 | .812 | .437 | 21 Feet | $40.68 |
| DPT-2203 | .875 | .500 | 30 Feet | $43.43 |
| DPT-2208 | .938 | .562 | 33 Feet | $46.21 |
| DPT-2214 | 1.000 | .625 | 30 Feet | $50.00 |
| DPT-14062 | 1.062 | .687 | 30 Feet | $52.83 |

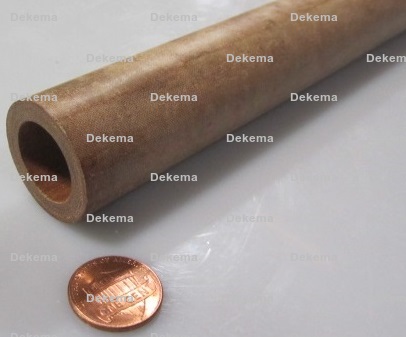

| DPT-2223 | 1.125 | .750 | 27 Feet | $55.66 |
| DPT-14063 | 1.187 | .812 | 27 Feet | $58.46 |
| DPT-2228 | 1.250 | .875 | 24 Feet | $61.28 |
| DPT-14064 | 1.312 | .937 | 24 Feet | $64.11 |
| DPT-2234 | 1.375 | 1.00 | 24 Feet | $66.93 |
| DPT-14036 | 1.437 | 1.062 | 21 Feet | $69.73 |
| DPT-14034 | 1.500 | 1.125 | 21 Feet | $72.58 |
| DPT-14054 | 1.562 | 1.187 | 21 Feet | $75.36 |
| DPT-2238 | 1.625 | 1.250 | 21 Feet | $78.21 |
| DPT-14028 | 1.688 | 1.312 | 18 Feet | $81.01 |
| DPT-14029 | 1.750 | 1.375 | 18 Feet | $83.85 |
| DPT-14030 | 1.812 | 1.437 | 18 Feet | $86.66 |
| DPT-14031 | 1.875 | 1.500 | 18 Feet | $89.48 |
| DPT-14032 | 1.937 | 1.562 | 18 Feet | $92.28 |
| DPT-14033 | 2.000 | 1.625 | 18 Feet | $95.13 |
| DPT-14045 | 2.062 | 1.687 | 15 Feet | $97.93 |
| DPT-14035 | 2.125 | 1.750 | 15 Feet | $100.78 |
| DPT-14026 | 2.188 | 1.812 | 15 Feet | $103.58 |
| DPT-14037 | 2.250 | 1.875 | 15 Feet | $106.41 |
| DPT-14038 | 2.312 | 1.937 | 15 Feet | $109.21 |
| DPT-14039 | 2.375 | 2.000 | 15 Feet | $112.05 |
| DPT-14040 | 2.437 | 2.062 | 15 Feet | $114.85 |
| DPT-14041 | 2.500 | 2.125 | 15 Feet | $117.68 |
| DPT-14042 | 2.562 | 2.187 | 12 Feet | $120.48 |
| DPT-14043 | 2.625 | 2.250 | 12 Feet | $123.33 |
| DPT-14044 | 2.688 | 2.312 | 12 Feet | $126.13 |
| DPT-14074 | 2.750 | 2.375 | 12 Feet | $128.98 |
| DPT-14105 | 2.812 | 2.437 | 12 Feet | $131.78 |
| DPT-14056 | 2.875 | 2.500 | 12 Feet | $134.61 |
| DPT-14088 | 2.937 | 2.562 | 12 Feet | $137.41 |
| DPT-14089 | 3.000 | 2.625 | 12 Feet | $140.26 |
| DPT-14090 | 3.062 | 2.687 | 12 Feet | $143.06 |
| DPT-14091 | 3.125 | 2.750 | 12 Feet | $145.91 |
| DPT-14092 | 3.188 | 2.812 | 12 Feet | $148.71 |
| DPT-14093 | 3.250 | 2.875 | 12 Feet | $151.53 |
| DPT-14094 | 3.312 | 2.937 | 12 Feet | $154.33 |
| DPT-14106 | 3.375 | 3.000 | 12 Feet | $157.18 |
| DPT-14096 | 3.437 | 3.062 | 9 Feet | $159.98 |
| DPT-14086 | 3.500 | 3.125 | 9 Feet | $162.81 |
| DPT-14098 | 3.562 | 3.187 | 9 Feet | $165.61 |
| DPT-14099 | 3.625 | 3.250 | 9 Feet | $168.46 |
| DPT-14100 | 3.687 | 3.312 | 9 Feet | $171.26 |
| DPT-14101 | 3.750 | 3.375 | 9 Feet | $174.11 |
| DPT-14102 | 3.812 | 3.437 | 9 Feet | $176.91 |
| DPT-14103 | 3.875 | 3.500 | 9 Feet | $179.73 |
| DPT-14104 | 3.937 | 3.562 | 9 Feet | $182.53 |
| DPT-14076 | 4.000 | 3.625 | 9 Feet | $185.38 |
| DPT-14097 | 4.062 | 3.687 | 9 Feet | $188.18 |
| DPT-14095 | 4.125 | 3.750 | 9 Feet | $191.03 |
| DPT-14067 | 4.187 | 3.812 | 9 Feet | $193.83 |
| DPT-14068 | 4.250 | 3.875 | 9 Feet | $196.66 |
| DPT-14069 | 4.312 | 3.937 | 9 Feet | $199.46 |
| DPT-14070 | 4.375 | 4.000 | 9 Feet | $202.31 |
| DPT-14071 | 4.437 | 4.062 | 9 Feet | $205.11 |
| DPT-14072 | 4.500 | 4.125 | 9 Feet | $207.93 |
| DPT-14073 | 4.562 | 4.187 | 9 Feet | $210.73 |
| DPT-14085 | 4.625 | 4.250 | 9 Feet | $213.58 |
| DPT-14075 | 4.687 | 4.312 | 9 Feet | $216.38 |
| DPT-14066 | 4.750 | 4.375 | 9 Feet | $219.23 |
| DPT-14077 | 4.812 | 4.438 | 9 Feet | $222.03 |
| DPT-14078 | 4.875 | 4.500 | 9 Feet | $224.86 |
| DPT-14079 | 4.937 | 4.562 | 9 Feet | $227.66 |
| DPT-14080 | 5.000 | 4.625 | 9 Feet | $230.51 |
| DPT-14081 | 5.062 | 4.687 | 9 Feet | $233.31 |
| DPT-14082 | 5.125 | 4.750 | 9 Feet | $236.16 |
| DPT-14083 | 5.187 | 4.812 | 9 Feet | $238.96 |
| DPT-14084 | 5.250 | 4.875 | 6 Feet | $268.21 |
| DPT-13805 | 5.312 | 4.937 | 6 Feet | $271.30 |
| DPT-13560 | 5.375 | 5.000 | 6 Feet | $274.46 |
| DPT-13883 | 5.437 | 5.062 | 6 Feet | $277.55 |
| DPT-13644 | 5.500 | 5.125 | 6 Feet | $280.73 |
| DPT-13645 | 5.562 | 5.187 | 6 Feet | $283.83 |
| DPT-15210 | 5.625 | 5.250 | 6 Feet | $286.98 |
| DPT-13646 | 5.688 | 5.313 | 6 Feet | $290.08 |
| DPT-13647 | 5.750 | 5.375 | 6 Feet | $293.23 |
| DPT-13648 | 5.812 | 5.437 | 6 Feet | $296.33 |
| DPT-13649 | 5.875 | 5.500 | 6 Feet | $299.48 |
| DPT-13661 | 5.938 | 5.562 | 6 Feet | $302.61 |
| DPT-13651 | 6.000 | 5.625 | 6 Feet | $305.76 |
| DPT-13642 | 6.063 | 5.687 | 6 Feet | $308.86 |
| DPT-13653 | 6.125 | 5.750 | 6 Feet | $312.01 |
| DPT-13654 | 6.187 | 5.812 | 6 Feet | $315.11 |
| DPT-13655 | 6.250 | 5.875 | 6 Feet | $318.26 |
| DPT-13656 | 6.312 | 5.937 | 6 Feet | $321.35 |
| DPT-13657 | 6.375 | 6.000 | 6 Feet | $324.53 |
| DPT-13658 | 6.437 | 6.062 | 6 Feet | $291.68 |
| DPT-13659 | 6.500 | 6.125 | 6 Feet | $294.63 |
| DPT-13660 | 6.562 | 6.187 | 6 Feet | $297.53 |
| DPT-13632 | 6.625 | 6.250 | 6 Feet | $300.46 |
| DPT-13630 | 6.688 | 6.312 | 6 Feet | $303.35 |
| DPT-13650 | 6.750 | 6.375 | 6 Feet | $306.30 |
| DPT-13624 | 6.812 | 6.437 | 6 Feet | $309.18 |
| DPT-13625 | 6.875 | 6.500 | 6 Feet | $312.13 |
| DPT-13626 | 6.938 | 6.562 | 6 Feet | $315.03 |
| DPT-13627 | 7.000 | 6.625 | 6 Feet | $317.96 |
| DPT-13628 | 7.062 | 6.687 | 6 Feet | $320.85 |
| DPT-13629 | 7.125 | 6.750 | 6 Feet | $323.81 |
| DPT-13641 | 7.187 | 6.812 | 6 Feet | $326.68 |
| DPT-13631 | 7.250 | 6.875 | 6 Feet | $329.63 |
| DPT-13622 | 7.312 | 6.938 | 6 Feet | $332.53 |
| DPT-13633 | 7.375 | 7.000 | 6 Feet | $335.46 |
| DPT-13634 | 7.437 | 7.062 | 6 Feet | $338.35 |
| DPT-13635 | 7.500 | 7.125 | 6 Feet | $341.28 |
| DPT-13636 | 7.562 | 7.187 | 6 Feet | $344.18 |
| DPT-13637 | 7.625 | 7.250 | 6 Feet | $347.13 |
| DPT-13638 | 7.688 | 7.312 | 6 Feet | $350.01 |
| DPT-13639 | 7.750 | 7.375 | 6 Feet | $352.96 |
| DPT-13640 | 7.812 | 7.437 | 6 Feet | $355.85 |
| DPT-13670 | 7.875 | 7.500 | 6 Feet | $358.78 |
| DPT-13701 | 7.938 | 7.562 | 6 Feet | $361.68 |
| DPT-13652 | 8.000 | 7.625 | 6 Feet | $364.63 |
| DPT-13684 | 8.062 | 7.687 | 6 Feet | $367.51 |
| DPT-13685 | 8.125 | 7.750 | 6 Feet | $370.46 |
| DPT-13686 | 8.188 | 7.812 | 6 Feet | $373.35 |
| DPT-13687 | 8.250 | 7.875 | 6 Feet | $376.28 |
| DPT-13688 | 8.312 | 7.937 | 6 Feet | $379.18 |
| DPT-13689 | 8.375 | 8.000 | 6 Feet | $382.13 |
| DPT-13702 | 8.500 | 8.125 | 6 Feet | $387.96 |
| DPT-13692 | 8.562 | 8.187 | 6 Feet | $390.85 |
| DPT-13682 | 8.625 | 8.250 | 6 Feet | $393.78 |
| DPT-13694 | 8.688 | 8.312 | 6 Feet | $396.68 |
| DPT-13695 | 8.750 | 8.375 | 6 Feet | $399.63 |
| DPT-13696 | 8.812 | 8.437 | 6 Feet | $402.51 |
| DPT-13697 | 8.875 | 8.500 | 6 Feet | $405.46 |
| DPT-13698 | 8.938 | 8.562 | 6 Feet | $408.35 |
| DPT-13699 | 9.000 | 8.625 | 6 Feet | $411.28 |
| DPT-13700 | 9.062 | 8.687 | 6 Feet | $414.18 |
| DPT-13672 | 9.125 | 8.75 | 6 Feet | $417.10 |
| DPT-13693 | 9.188 | 8.812 | 6 Feet | $420.01 |
| DPT-13691 | 9.250 | 8.875 | 6 Feet | $422.96 |
| DPT-13663 | 9.312 | 8.937 | 6 Feet | $425.83 |
| DPT-13574 | 9.375 | 9.000 | 6 Feet | $428.78 |
| DPT-13575 | 9.437 | 9.062 | 6 Feet | $431.68 |
| DPT-13576 | 9.500 | 9.125 | 6 Feet | $434.60 |
| DPT-13577 | 9.563 | 9.187 | 6 Feet | $437.51 |
| DPT-13578 | 9.625 | 9.250 | 6 Feet | $440.46 |
| DPT-13579 | 9.688 | 9.312 | 6 Feet | $443.33 |
| DPT-13580 | 9.750 | 9.375 | 6 Feet | $446.28 |
| DPT-13552 | 9.812 | 9.437 | 6 Feet | $449.18 |
| DPT-13550 | 9.875 | 9.500 | 6 Feet | $452.10 |
| DPT-13570 | 9.937 | 9.562 | 6 Feet | $455.01 |
| DPT-14555 | 10.000 | 9.625 | 6 Feet | $457.96 |
| DPT-14556 | 10.062 | 9.687 | 6 Feet | $460.83 |
| DPT-14557 | 10.125 | 9.750 | 6 Feet | $463.78 |
| DPT-14558 | 10.187 | 9.813 | 6 Feet | $466.68 |
| DPT-14570 | 10.250 | 9.875 | 6 Feet | $469.60 |
| DPT-14560 | 10.313 | 9.937 | 6 Feet | $472.51 |
| DPT-14551 | 10.375 | 10.00 | 6 Feet | $475.46 |
| DPT-14562 | 10.437 | 10.062 | 6 Feet | $478.33 |
| DPT-14563 | 10.500 | 10.125 | 3 Feet | $481.28 |
| DPT-14564 | 10.563 | 10.187 | 3 Feet | $484.18 |
| DPT-14565 | 10.625 | 10.250 | 3 Feet | $487.10 |
| DPT-14566 | 10.688 | 10.312 | 3 Feet | $490.01 |
| DPT-14567 | 10.750 | 10.375 | 3 Feet | $492.93 |
| DPT-14568 | 10.813 | 10.437 | 3 Feet | $495.83 |
| DPT-14694 | 10.875 | 10.500 | 3 Feet | $498.78 |
| DPT-14532 | 10.937 | 10.562 | 3 Feet | $501.66 |
| DPT-14653 | 11.000 | 10.625 | 3 Feet | $504.60 |
| DPT-14775 | 11.062 | 10.687 | 3 Feet | $507.51 |
| DPT-14776 | 11.125 | 10.750 | 3 Feet | $510.43 |
| DPT-14777 | 11.188 | 10.812 | 3 Feet | $513.33 |
| DPT-13544 | 11.250 | 10.875 | 3 Feet | $516.28 |
| DPT-13545 | 11.313 | 10.937 | 3 Feet | $519.16 |
| DPT-13546 | 11.375 | 11.000 | 3 Feet | $522.11 |
| DPT-13547 | 11.437 | 11.062 | 3 Feet | $525.01 |
| DPT-13548 | 11.500 | 11.125 | 3 Feet | $527.93 |
| DPT-13549 | 11.625 | 11.250 | 3 Feet | $533.78 |
| DPT-13561 | 11.687 | 11.312 | 3 Feet | $536.66 |
| DPT-13551 | 11.750 | 11.375 | 3 Feet | $539.61 |
| DPT-13542 | 11.812 | 11.437 | 3 Feet | $542.51 |
| DPT-13553 | 11.875 | 11.500 | 3 Feet | $545.43 |
| DPT-13554 | 11.937 | 11.562 | 3 Feet | $548.33 |
| DPT-13555 | 12.000 | 11.625 | 3 Feet | $551.28 |
| DPT-13556 | 12.062 | 11.687 | 3 Feet | $554.16 |
| DPT-13557 | 12.125 | 11.750 | 3 Feet | $557.11 |
| DPT-13558 | 12.187 | 11.812 | 3 Feet | $560.01 |
| DPT-13559 | 12.250 | 11.875 | 3 Feet | $562.93 |
| DPT-13583 | 12.313 | 11.937 | 3 Feet | $565.83 |
| DPT-13543 | 12.375 | 12.000 | 3 Feet | $568.76 |
| DPT-13572 | 12.437 | 12.062 | 3 Feet | $571.66 |
| DPT-13603 | 12.500 | 12.125 | 3 Feet | $574.61 |
| DPT-13604 | 12.562 | 12.187 | 3 Feet | $577.48 |
| DPT-13605 | 12.625 | 12.250 | 3 Feet | $580.43 |
| DPT-13606 | 12.687 | 12.312 | 3 Feet | $583.33 |
| DPT-13607 | 12.750 | 12.375 | 3 Feet | $586.26 |
| DPT-13608 | 12.812 | 12.437 | 3 Feet | $589.16 |
| DPT-13609 | 12.875 | 12.500 | 3 Feet | $592.11 |
| DPT-13621 | 12.937 | 12.562 | 3 Feet | $594.98 |
| DPT-13611 | 13.000 | 12.625 | 3 Feet | $597.93 |
| DPT-13602 | 13.062 | 12.687 | 3 Feet | $600.83 |
| DPT-13613 | 13.125 | 12.750 | 3 Feet | $603.76 |
| DPT-13614 | 13.187 | 12.813 | 3 Feet | $606.66 |
| DPT-13615 | 13.250 | 12.875 | 3 Feet | $609.61 |
| DPT-13616 | 13.312 | 12.937 | 3 Feet | $612.48 |
| DPT-13617 | 13.375 | 13.000 | 3 Feet | $615.43 |
| DPT-13618 | 13.437 | 13.062 | 3 Feet | $618.33 |
| DPT-13619 | 13.500 | 13.125 | 3 Feet | $621.26 |
| DPT-13620 | 13.562 | 13.187 | 3 Feet | $624.16 |
| DPT-13592 | 13.625 | 13.250 | 3 Feet | $627.11 |
| DPT-13590 | 13.687 | 13.312 | 3 Feet | $629.98 |
| DPT-13610 | 13.750 | 13.375 | 3 Feet | $632.93 |
| DPT-13584 | 13.812 | 13.437 | 3 Feet | $635.83 |
| DPT-13585 | 13.875 | 13.500 | 3 Feet | $638.76 |
| DPT-13586 | 13.937 | 13.562 | 3 Feet | $641.66 |
| DPT-13587 | 14.000 | 13.625 | 3 Feet | $644.58 |
| DPT-13588 | 14.062 | 13.687 | 3 Feet | $647.48 |
| DPT-13589 | 14.125 | 13.750 | 3 Feet | $650.43 |
| DPT-13601 | 14.187 | 13.812 | 3 Feet | $653.31 |
| DPT-13591 | 14.250 | 13.875 | 3 Feet | $656.26 |
| DPT-13582 | 14.312 | 13.937 | 3 Feet | $659.16 |
| DPT-13593 | 14.375 | 14.000 | 3 Feet | $662.08 |
| DPT-13594 | 14.437 | 14.062 | 3 Feet | $664.98 |
| DPT-13595 | 14.500 | 14.125 | 3 Feet | $667.93 |
| DPT-13596 | 14.562 | 14.187 | 3 Feet | $670.81 |
| DPT-13597 | 14.625 | 14.250 | 3 Feet | $673.76 |
| DPT-13598 | 14.687 | 14.312 | 3 Feet | $676.66 |
| DPT-13599 | 14.750 | 14.375 | 3 Feet | $679.58 |
| DPT-13600 | 14.812 | 14.437 | 3 Feet | $682.48 |
| DPT-13724 | 14.875 | 14.500 | 3 Feet | $685.43 |
| DPT-13845 | 14.937 | 14.562 | 3 Feet | $688.31 |
| DPT-13680 | 15.000 | 14.625 | 3 Feet | $691.26 |
| DPT-13806 | 15.062 | 14.687 | 3 Feet | $694.16 |
| DPT-13807 | 15.125 | 14.750 | 3 Feet | $697.08 |
| DPT-13808 | 15.187 | 14.812 | 3 Feet | $699.98 |
| DPT-13809 | 15.250 | 14.875 | 3 Feet | $702.93 |
| DPT-13810 | 15.312 | 14.937 | 3 Feet | $705.81 |
| DPT-13811 | 15.375 | 15.000 | 3 Feet | $708.76 |
| DPT-13823 | 15.437 | 15.062 | 3 Feet | $711.66 |
| DPT-13813 | 15.500 | 15.125 | 3 Feet | $714.58 |
| DPT-13804 | 15.562 | 15.187 | 3 Feet | $717.48 |
| DPT-13815 | 15.625 | 15.250 | 3 Feet | $720.41 |
| DPT-13816 | 15.687 | 15.312 | 3 Feet | $723.31 |
| DPT-13817 | 15.750 | 15.375 | 3 Feet | $726.26 |
| DPT-13818 | 15.812 | 15.437 | 3 Feet | $729.13 |
| DPT-13819 | 15.875 | 15.500 | 3 Feet | $732.08 |
| DPT-13820 | 15.937 | 15.562 | 3 Feet | $734.98 |
| DPT-13821 | 16.000 | 15.625 | 3 Feet | $737.91 |
| DPT-13822 | 16.062 | 15.687 | 3 Feet | $740.81 |
| DPT-13794 | 16.125 | 15.750 | 3 Feet | $743.76 |
| DPT-13792 | 16.187 | 15.812 | 3 Feet | $746.63 |
| DPT-13812 | 16.250 | 15.875 | 3 Feet | $749.58 |
| DPT-13786 | 16.312 | 15.937 | 3 Feet | $752.48 |
| DPT-13787 | 16.375 | 16.000 | 3 Feet | $755.41 |
| DPT-13788 | 16.437 | 16.062 | 3 Feet | $758.31 |
| DPT-13789 | 16.500 | 16.125 | 3 Feet | $761.26 |
| DPT-13790 | 16.562 | 16.187 | 3 Feet | $764.13 |
| DPT-13791 | 16.625 | 16.250 | 3 Feet | $767.08 |
| DPT-13803 | 16.687 | 16.312 | 3 Feet | $769.98 |
| DPT-13793 | 16.750 | 16.375 | 3 Feet | $772.91 |
| DPT-13784 | 16.812 | 16.437 | 3 Feet | $775.81 |
| DPT-13795 | 16.875 | 16.500 | 3 Feet | $778.73 |
| DPT-13796 | 16.937 | 16.562 | 3 Feet | $781.63 |
| DPT-13797 | 17.000 | 16.625 | 3 Feet | $784.58 |
| DPT-13798 | 17.062 | 16.687 | 3 Feet | $787.48 |
| DPT-13799 | 17.125 | 16.750 | 3 Feet | $790.41 |
| DPT-13800 | 17.187 | 16.812 | 3 Feet | $793.31 |
| DPT-13801 | 17.250 | 16.875 | 3 Feet | $796.23 |
| DPT-13802 | 17.312 | 16.937 | 3 Feet | $799.13 |
| DPT-13832 | 17.375 | 17.000 | 3 Feet | $802.08 |
| DPT-13863 | 17.437 | 17.062 | 3 Feet | $804.96 |
| DPT-13814 | 17.500 | 17.125 | 3 Feet | $807.91 |
| DPT-13846 | 17.562 | 17.187 | 3 Feet | $810.81 |
| DPT-13847 | 17.625 | 17.250 | 3 Feet | $813.73 |
| DPT-13848 | 17.687 | 17.312 | 3 Feet | $816.63 |
| DPT-13849 | 17.750 | 17.375 | 3 Feet | $819.58 |
| DPT-13850 | 17.812 | 17.437 | 3 Feet | $822.46 |
| DPT-13851 | 17.875 | 17.500 | 3 Feet | $825.41 |
| DPT-13852 | 17.937 | 17.562 | 3 Feet | $828.31 |
| DPT-13864 | 18.000 | 17.625 | 3 Feet | $831.23 |
| DPT-13854 | 18.062 | 17.687 | 3 Feet | $834.13 |
| DPT-13844 | 18.125 | 17.750 | 3 Feet | $837.08 |
| DPT-13856 | 18.187 | 17.812 | 3 Feet | $839.96 |
| DPT-13857 | 18.250 | 17.875 | 3 Feet | $842.91 |
| DPT-13858 | 18.312 | 17.937 | 3 Feet | $845.81 |
| DPT-13859 | 18.375 | 18.000 | 3 Feet | $848.73 |
| DPT-13860 | 18.437 | 18.062 | 3 Feet | $851.63 |
| DPT-13861 | 18.500 | 18.125 | 3 Feet | $854.56 |
| DPT-13862 | 18.562 | 18.187 | 3 Feet | $857.46 |
| DPT-13834 | 18.625 | 18.250 | 3 Feet | $860.41 |
| DPT-13855 | 18.687 | 18.312 | 3 Feet | $863.31 |
| DPT-13853 | 18.750 | 18.375 | 3 Feet | $866.23 |
| DPT-13825 | 18.812 | 18.437 | 3 Feet | $869.13 |
| DPT-13826 | 18.875 | 18.500 | 3 Feet | $872.06 |
| DPT-13827 | 18.937 | 18.563 | 3 Feet | $874.96 |
| DPT-13828 | 19.000 | 18.625 | 3 Feet | $877.91 |
| DPT-13829 | 19.062 | 19.687 | 3 Feet | $880.78 |
| DPT-13830 | 19.125 | 18.750 | 3 Feet | $883.73 |
| DPT-13831 | 19.187 | 18.812 | 3 Feet | $886.63 |
| DPT-13843 | 19.250 | 18.875 | 3 Feet | $889.56 |
| DPT-13833 | 19.312 | 18.875 | 3 Feet | $892.46 |
| DPT-13824 | 19.375 | 19.000 | 3 Feet | $895.41 |
| DPT-13835 | 19.437 | 19.062 | 3 Feet | $898.28 |
| DPT-13836 | 19.500 | 19.125 | 3 Feet | $901.23 |
| DPT-13837 | 19.625 | 19.250 | 3 Feet | $907.06 |
| DPT-13838 | 19.687 | 19.312 | 3 Feet | $909.96 |
| DPT-15226 | 19.687 | 19.312 | 3 Feet | $909.96 |
| DPT-15211 | 19.750 | 19.375 | 3 Feet | $912.91 |
| DPT-15212 | 19.812 | 19.437 | 3 Feet | $915.78 |
| DPT-15213 | 19.875 | 19.500 | 3 Feet | $918.73 |
| DPT-15214 | 19.937 | 19.562 | 3 Feet | $921.63 |
| DPT-15215 | 20.000 | 19.625 | 3 | $924.56 |
| nominal inches, | plus or minus (�) tolerance, inches | |||
| ID inside diameter | OD outside diameter | |||
| steel | built-up | |||
| .125" -.749" | .003" | - | .005" | |
| .750" - 1.999" | .004" | - | .005" | |
| 2.000" - 4.000" | .006" | - | .008" | |
| | *turned | *as wound | ||
| 4.001" - 12.000" | .010" | - | .025" | plus only |
| 12.001" - 18.000" | .030" | .060" | .030" | plus only |
| 18.001" - 24.000" | .040" | .075" | .035" | plus only |
| 24.001" - 48.000" | .060" | .090" | .040" | plus only |
| *Note: tubing over 8.000" OD supplied as wound (turned OD quoted on request) | ||||
