L and LE Linen Fabric Reinforced Phenolic Tubing .125 Inch Wall
Linen L and LE Linen Fabric
Reinforced Phenolic Tubing - natural (light tan to
brown) Technical Data Sheet
This grade is composed of a continuous Linen woven cloth
impregnated with a phenolic resin binder. This grade contains a fine weave linen
and, like the canvas phenolic, is known for it's mechanical properties. The
finer weave allows for machining more intricate details than Canvas, like gear
teeth. This grade is not recommended for primary insulation.
NEMA grades L and LE Linen Cotton-Cloth Reinforced Phenolic -- natural color is typically light tan to brown. This grade is composed of a continuous cotton woven cloth impregnated with a phenolic resin binder. This grade contains a fine weave linen and, like the canvas phenolic, is known for its mechanical properties. The finer weave allows for machining more intricate details than canvas grade, such as gear teeth, etc. These grades are not recommended for primary electrical insulation, but grade LE exhibits superior moisture resistance to grades L, C and CE, and thus is an adequate insulator for a fair number of applications.
NEMA L certs to MIL-I-24768/15- FBI, IEC 60893-3 Type 4 PF CC 305
NEMA LE certs to MIL-I-24768/13 FBE, IEC 60893-3 Type 4 PF CC 305
Click Here For Land LE Rods or Sheets
| L and LE Tubing Wall Thickness | ||
| 1.00" | ||
Can be made in 3 foot lengths 30-36" or 4 Foot Lengths 42-48"
| L and LE Linen Fabric Reinforced Phenolic Tubing .125" Wall Thickness Lead Times May Apply for Non Stocked Items |
||||
| Part # | OD (in.) | ID (in.) | Minimum Purchase | Price Per Foot |
|---|---|---|---|---|
| DPT-2182 | .438 | .187 | 39 Feet | $39.55 |
| DPT-2186 | .500 | .250 | 33 Feet | $43.01 |
| DPT-2190 | .563 | .312 | 33 Feet | $46.43 |

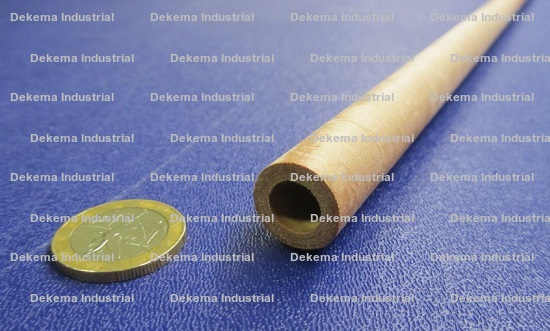

| DPT-2194 | .625 | .375 | 30 Feet | $27.68 |
| DPT-2198 | .688 | .437 | 30 Feet | $29.61 |

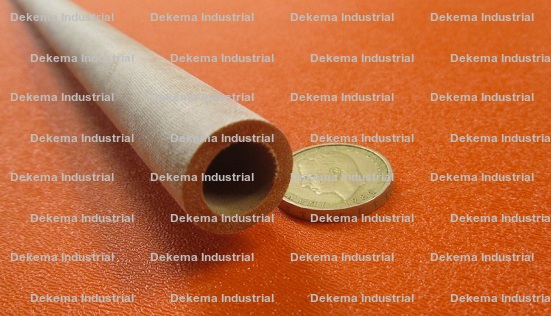

| DPT-2202 | .750 | .500 | 42 Feet | $31.51 |
| DPT-2207 | .813 | .562 | 39 Feet | $33.41 |

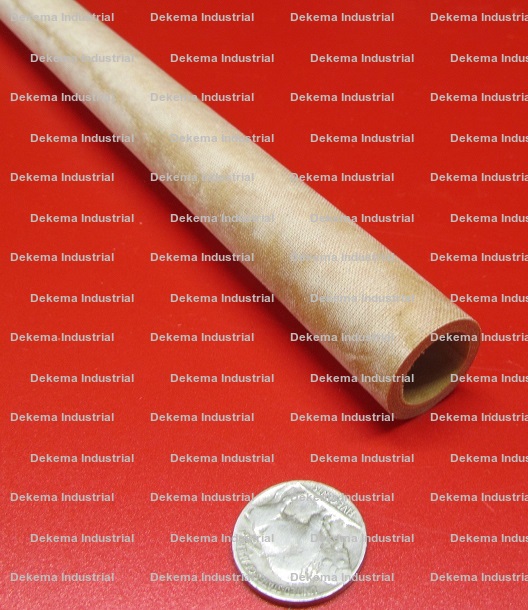

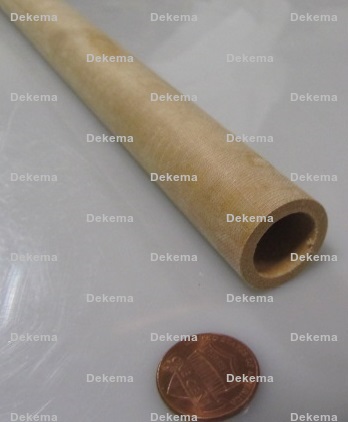

| DPT-2213 | .875 | .625 | 39 Feet | $36.06 |
| DPT-2218 | .938 | .687 | 36 Feet | $38.00 |

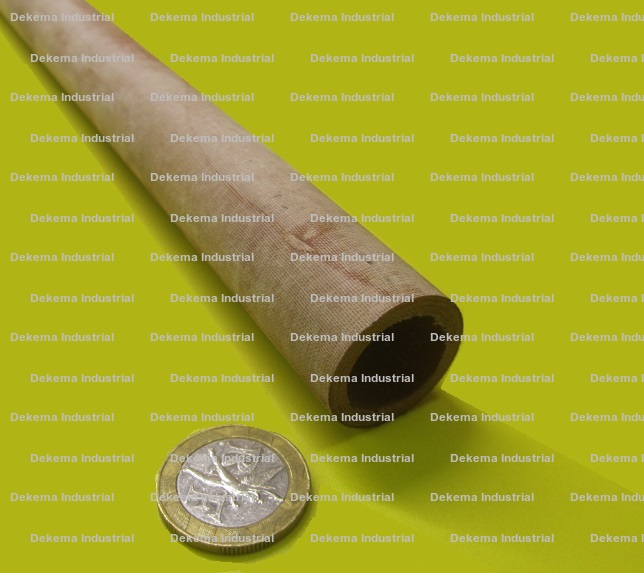

| DPT-2222 | 1.000 | .750 | 36 Feet | $39.96 |

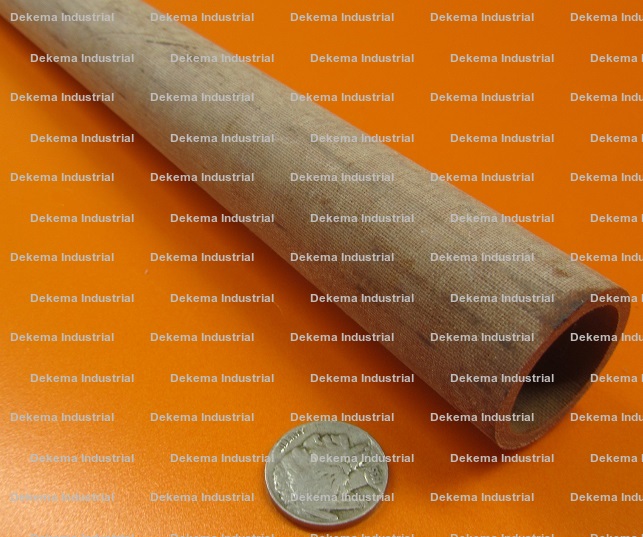

| DPT-13839 | 1.062 | .812 | 30 Feet | $41.88 |

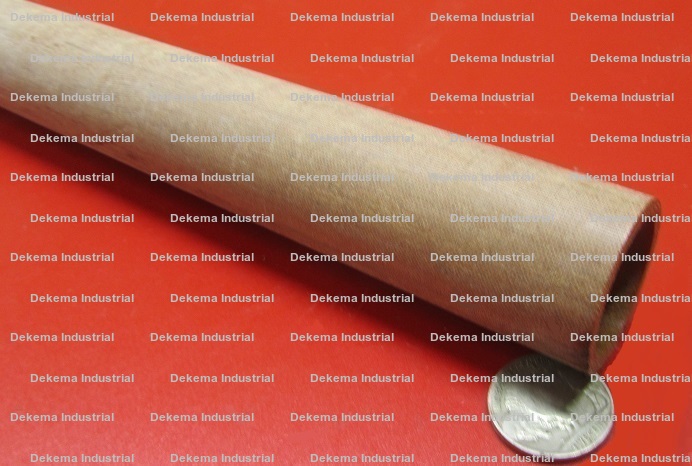

| DPT-2227 | 1.125 | .875 | 30 Feet | $43.83 |

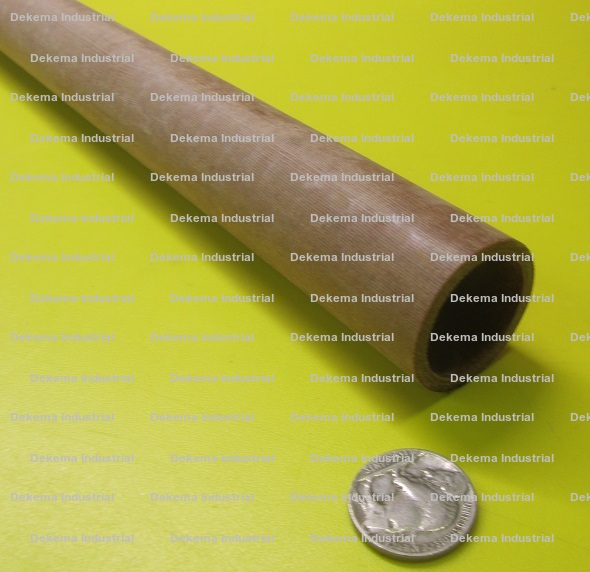

| DPT-13840 | 1.187 | .937 | 30 Feet | $45.78 |

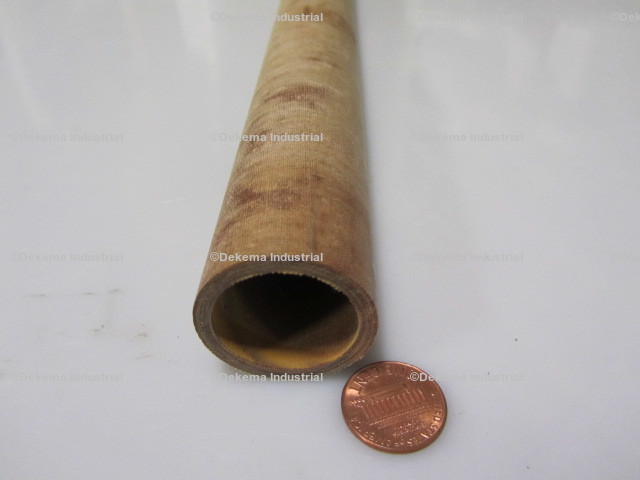

| DPT-4765 | 1.250 | 1.000 | 27 Feet | $47.73 |

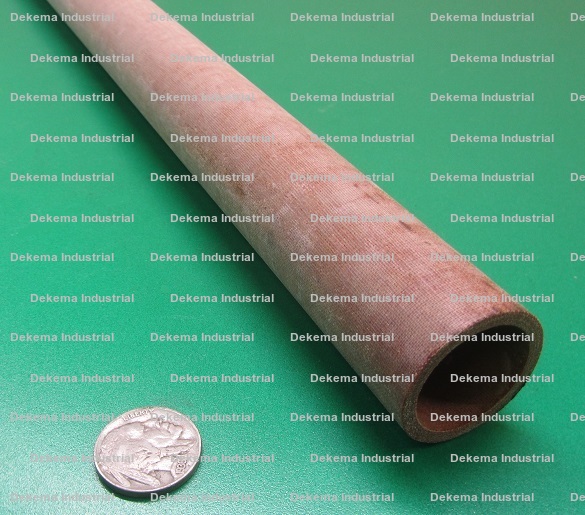

| DPT-13841 | 1.312 | 1.062 | 27 Feet | $49.65 |

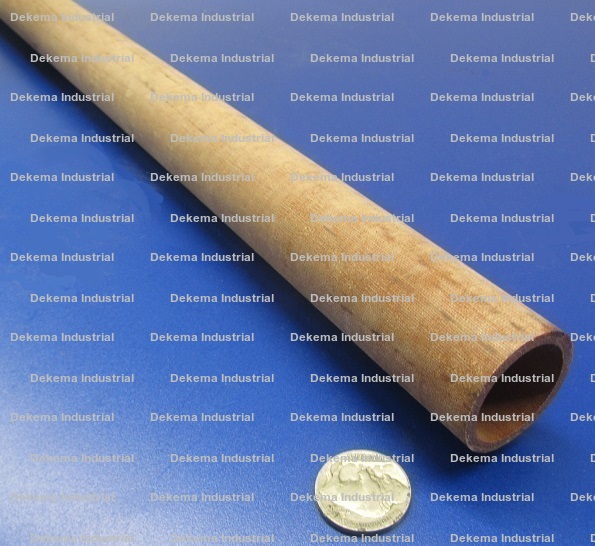

| DPT-13842 | 1.375 | 1.125 | 27 Feet | $51.61 |

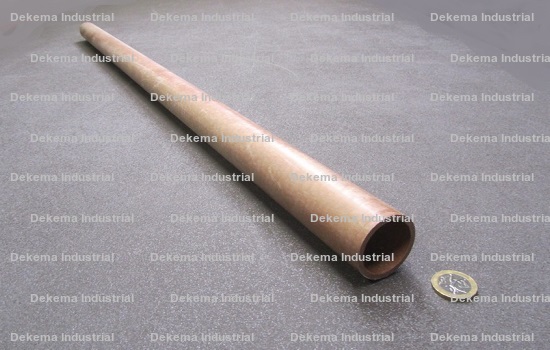

| DPT-13764 | 1.437 | 1.187 | 27 Feet | $53.53 |

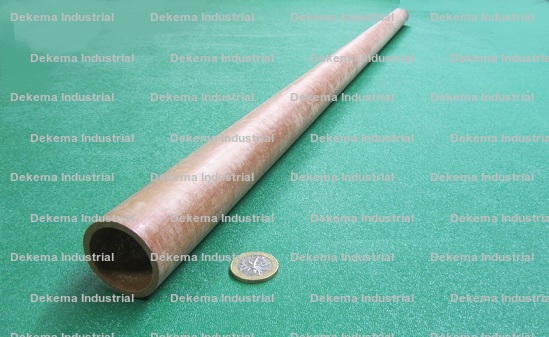

| DPT-2237 | 1.500 | 1.250 | 24 Feet | $55.51 |

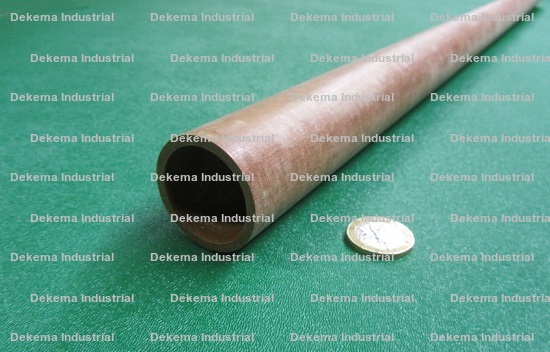

| DPT-13704 | 1.562 | 1.312 | 24 Feet | $57.43 |

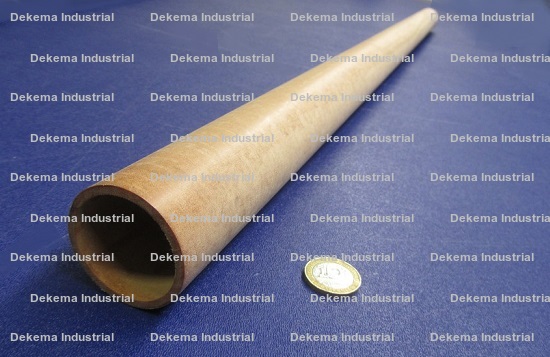

| DPT-13785 | 1.688 | 1.437 | 24 Feet | $61.30 |

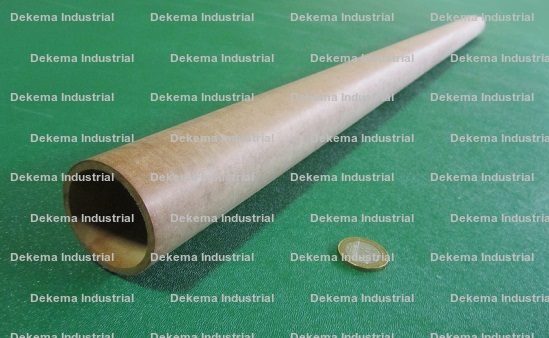

| DPT-2242 | 1.750 | 1.500 | 21 Feet | $63.28 |
| DPT-13725 | 1.812 | 1.562 | 21 Feet | $65.21 |
| DPT-13726 | 1.875 | 1.625 | 24 Feet | $67.15 |
| DPT-13727 | 1.937 | 1.687 | 21 Feet | $69.08 |
| DPT-2247 | 2.000 | 1.750 | 21 Feet | $71.05 |
| DPT-13728 | 2.062 | 1.812 | 21 Feet | $72.98 |
| DPT-13729 | 2.125 | 1.875 | 21 Feet | $74.93 |
| DPT-13730 | 2.188 | 1.937 | 21 Feet | $76.86 |
| DPT-2252 | 2.250 | 2.000 | 18 Feet | $78.83 |
| DPT-13742 | 2.312 | 2.062 | 18 Feet | $80.76 |
| DPT-13732 | 2.375 | 2.125 | 18 Feet | $82.71 |
| DPT-13723 | 2.437 | 2.187 | 18 Feet | $84.63 |
| DPT-2257 | 2.500 | 2.250 | 18 Feet | $86.61 |
| DPT-13734 | 2.562 | 2.312 | 18 Feet | $88.53 |
| DPT-4797 | 2.625 | 2.375 | 15 Feet | $90.48 |
| DPT-13735 | 2.688 | 2.437 | 18 Feet | $92.41 |
| DPT-2262 | 2.750 | 2.500 | 18 Feet | $94.38 |
| DPT-13736 | 2.812 | 2.562 | 15 Feet | $96.31 |
| DPT-13737 | 2.875 | 2.625 | 15 Feet | $98.26 |
| DPT-13738 | 2.937 | 2.687 | 15 Feet | $100.18 |
| DPT-2267 | 3.000 | 2.750 | 15 Feet | $102.15 |
| DPT-13739 | 3.062 | 2.812 | 15 Feet | $104.08 |
| DPT-13740 | 3.125 | 2.875 | 15 Feet | $106.03 |
| DPT-13741 | 3.188 | 2.937 | 15 Feet | $107.96 |
| DPT-2272 | 3.250 | 3.000 | 15 Feet | $109.93 |
| DPT-13713 | 3.312 | 3.062 | 15 Feet | $111.86 |
| DPT-13711 | 3.375 | 3.125 | 15 Feet | $113.81 |
| DPT-13731 | 3.437 | 3.187 | 15 Feet | $115.76 |
| DPT-2277 | 3.500 | 3.250 | 15 Feet | $117.71 |
| DPT-13705 | 3.562 | 3.312 | 15 Feet | $119.63 |
| DPT-13706 | 3.625 | 3.375 | 12 Feet | $121.58 |
| DPT-13707 | 3.687 | 3.437 | 12 Feet | $123.53 |
| DPT-2282 | 3.750 | 3.500 | 12 Feet | $125.48 |
| DPT-13708 | 3.812 | 3.562 | 12 Feet | $127.41 |
| DPT-13709 | 3.875 | 3.625 | 12 Feet | $129.36 |
| DPT-13710 | 3.937 | 3.687 | 12 Feet | $131.31 |
| DPT-2287 | 4.000 | 3.750 | 12 Feet | $133.26 |
| DPT-13722 | 4.062 | 3.812 | 12 Feet | $135.18 |
| DPT-13712 | 4.125 | 3.875 | 12 Feet | $137.16 |
| DPT-14778 | 4.187 | 3.937 | 12 Feet | $139.08 |
| DPT-2292 | 4.250 | 4.000 | 12 Feet | $141.03 |
| DPT-14779 | 4.312 | 4.062 | 12 Feet | $142.96 |
| DPT-14780 | 4.375 | 4.125 | 12 Feet | $144.93 |
| DPT-14781 | 4.437 | 4.187 | 12 Feet | $146.86 |
| DPT-14793 | 4.500 | 4.250 | 12 Feet | $148.81 |
| DPT-14783 | 4.562 | 4.312 | 12 Feet | $150.73 |
| DPT-14774 | 4.625 | 4.375 | 12 Feet | $152.71 |
| DPT-14785 | 4.687 | 4.438 | 12 Feet | $154.63 |
| DPT-2297 | 4.750 | 4.500 | 12 Feet | $156.58 |
| DPT-13703 | 4.812 | 4.562 | 12 Feet | $158.51 |

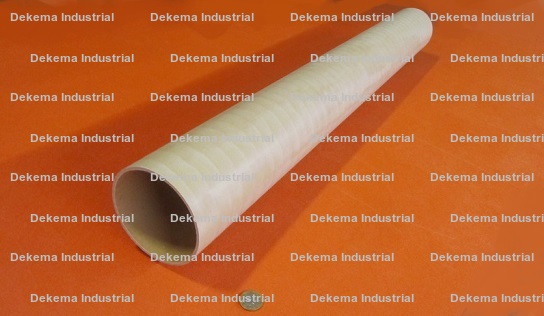

| DPT-13714 | 4.875 | 4.625 | 9 Feet | $160.48 |

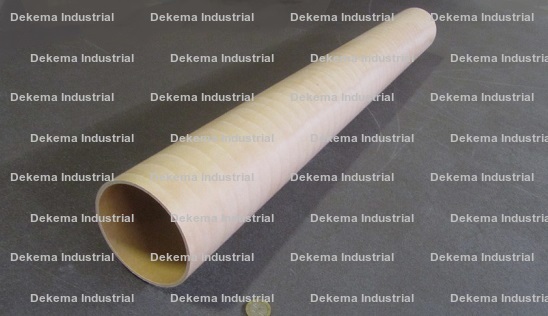

| DPT-13715 | 4.937 | 4.687 | 9 Feet | $162.41 |
| DPT-13716 | 5.000 | 4.750 | 9 Feet | $164.36 |
| DPT-13717 | 5.062 | 4.812 | 9 Feet | $166.28 |
| DPT-13718 | 5.125 | 4.875 | 9 Feet | $186.63 |
| DPT-13719 | 5.187 | 4.937 | 9 Feet | $188.76 |

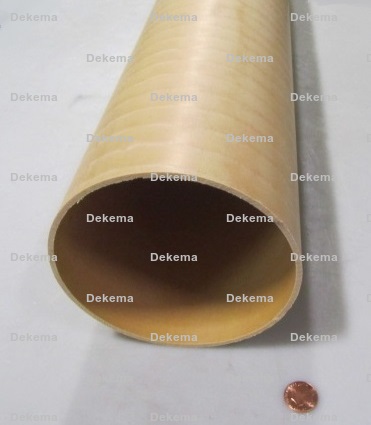

| DPT-2302 | 5.250 | 5.000 | 9 Feet | $190.93 |
| DPT-13720 | 5.312 | 5.062 | 9 Feet | $193.08 |

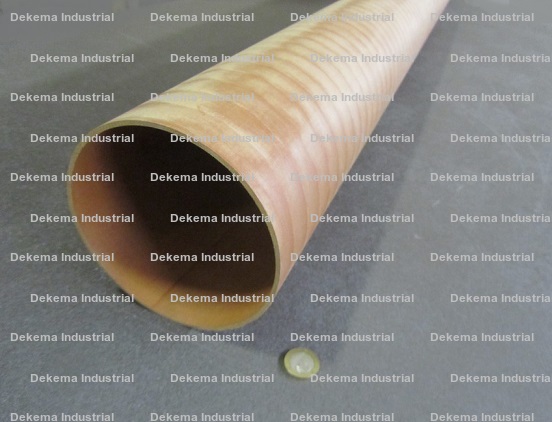

| DPT-13721 | 5.375 | 5.125 | 9 Feet | $195.26 |

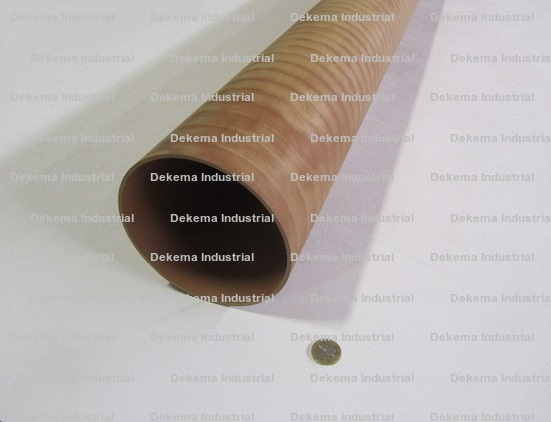

| DPT-13751 | 5.437 | 5.187 | 9 Feet | $197.38 |

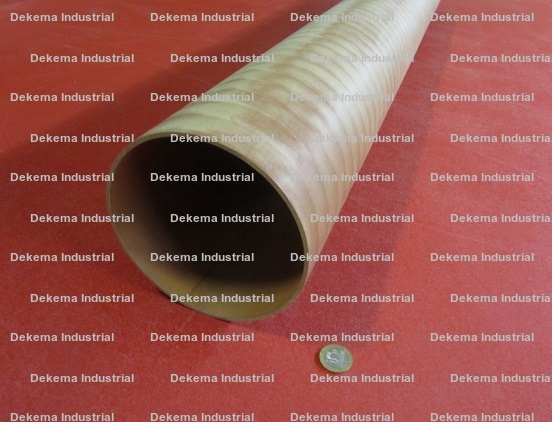

| DPT-13782 | 5.500 | 5.250 | 9 Feet | $199.56 |

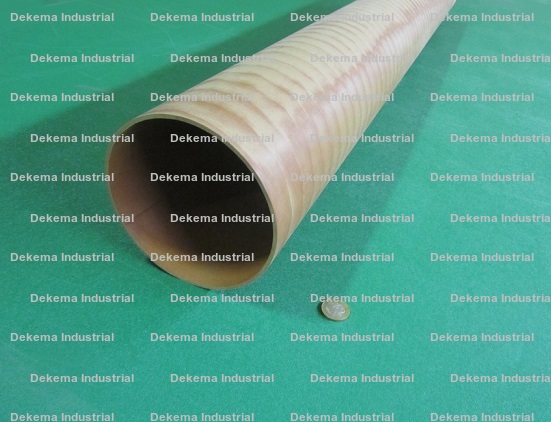

| DPT-14818 | 5.562 | 5.313 | 9 Feet | $201.71 |

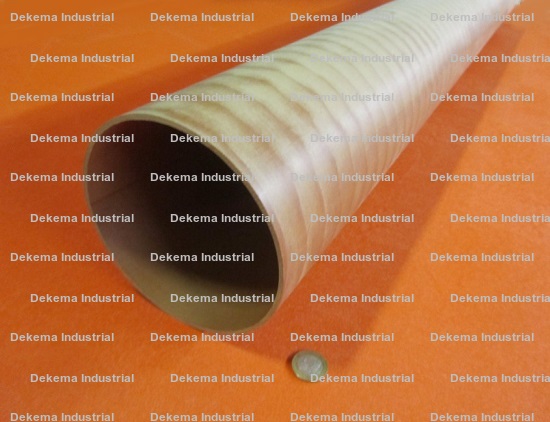

| DPT-13733 | 5.625 | 5.375 | 9 Feet | $203.88 |

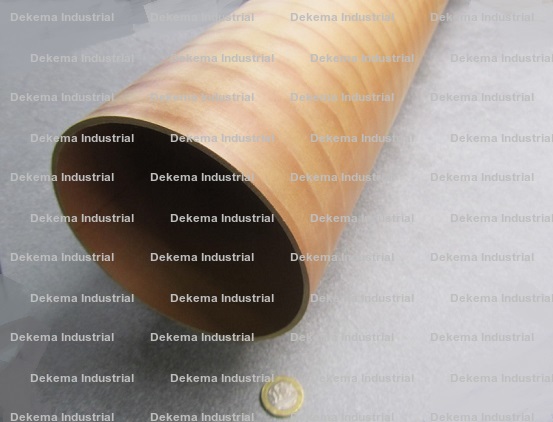

| DPT-13765 | 5.688 | 5.437 | 9 Feet | $206.03 |

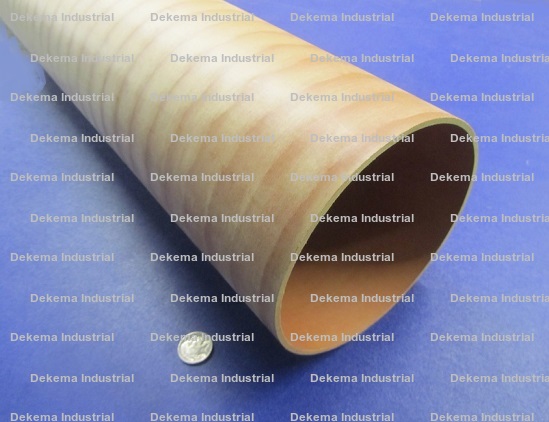

| DPT-2308 | 5.750 | 5.500 | 9 Feet | $208.18 |

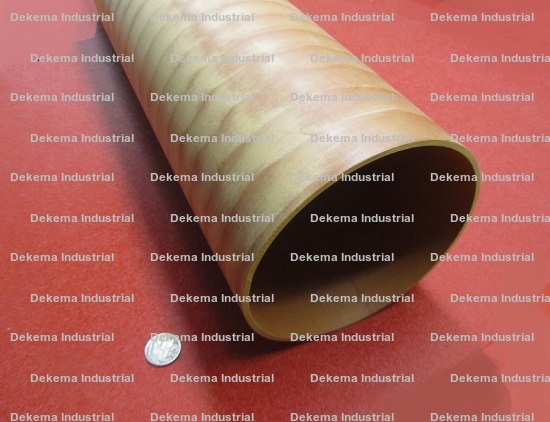

| DPT-13766 | 5.812 | 5.562 | 9 Feet | $210.33 |

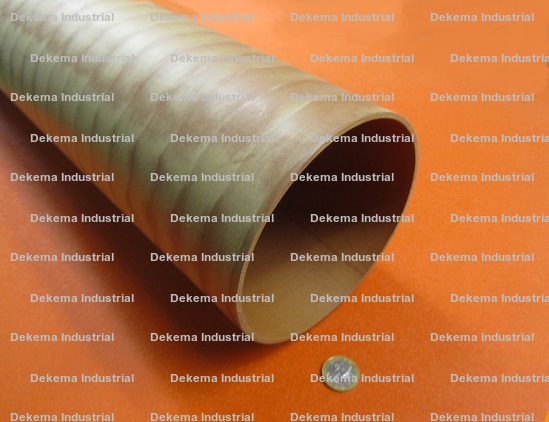

| DPT-13767 | 5.875 | 5.625 | 9 Feet | $212.51 |

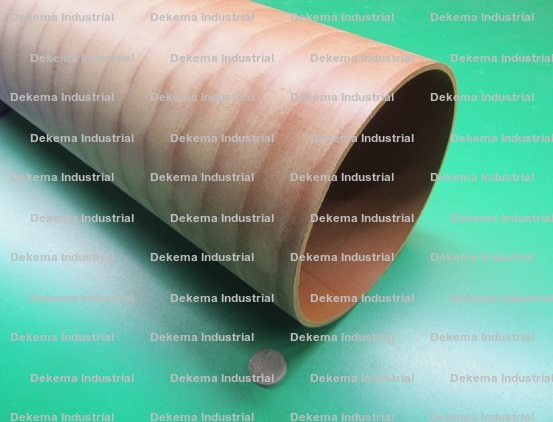

| DPT-13768 | 5.938 | 5.687 | 9 Feet | $214.66 |

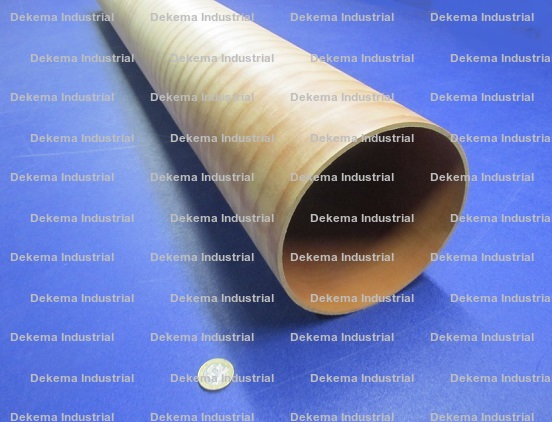

| DPT-13769 | 6.000 | 5.750 | 9 Feet | $216.83 |

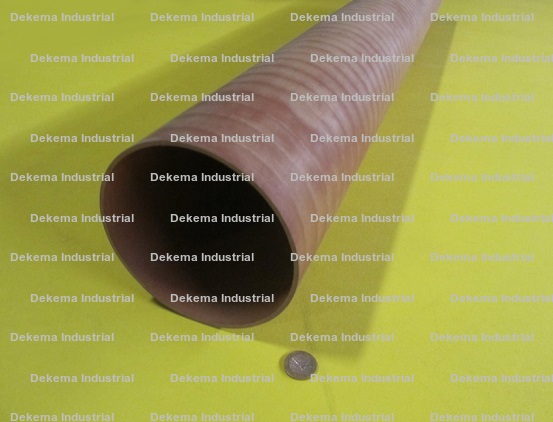

| DPT-13770 | 6.063 | 5.812 | 9 Feet | $102.98 |
| DPT-13771 | 6.125 | 5.875 | 9 Feet | $221.13 |
| DPT-13783 | 6.187 | 5.937 | 9 Feet | $223.28 |
| DPT-2314 | 6.250 | 6.000 | 9 Feet | $225.46 |
| DPT-13773 | 6.312 | 6.062 | 9 Feet | $211.78 |
| DPT-13763 | 6.375 | 6.125 | 9 Feet | $213.96 |
| DPT-13775 | 6.437 | 6.187 | 9 Feet | $216.06 |
| DPT-13776 | 6.500 | 6.250 | 9 Feet | $218.23 |
| DPT-13777 | 6.562 | 6.312 | 9 Feet | $220.36 |
| DPT-13778 | 6.625 | 6.375 | 9 Feet | $222.51 |
| DPT-13779 | 6.688 | 6.437 | 9 Feet | $224.63 |
| DPT-13780 | 6.750 | 6.500 | 9 Feet | $226.78 |
| DPT-13781 | 6.812 | 6.562 | 9 Feet | $228.91 |
| DPT-13753 | 6.875 | 6.625 | 9 Feet | $231.06 |
| DPT-13774 | 6.938 | 6.687 | 9 Feet | $233.18 |
| DPT-13772 | 7.000 | 6.750 | 9 Feet | $235.33 |
| DPT-13744 | 7.062 | 6.812 | 9 Feet | $237.46 |
| DPT-13745 | 7.125 | 6.875 | 9 Feet | $239.61 |
| DPT-13746 | 7.187 | 6.938 | 6 Feet | $241.73 |
| DPT-13747 | 7.250 | 7.000 | 6 Feet | $243.88 |
| DPT-13748 | 7.312 | 7.062 | 6 Feet | $246.01 |
| DPT-13749 | 7.375 | 7.125 | 6 Feet | $248.16 |
| DPT-13750 | 7.437 | 7.187 | 6 Feet | $250.28 |
| DPT-13762 | 7.500 | 7.250 | 6 Feet | $252.43 |
| DPT-13752 | 7.562 | 7.312 | 6 Feet | $254.56 |
| DPT-13743 | 7.625 | 7.375 | 6 Feet | $256.73 |
| DPT-13754 | 7.688 | 7.437 | 6 Feet | $258.83 |
| DPT-13755 | 7.750 | 7.500 | 6 Feet | $261.01 |
| DPT-13756 | 7.812 | 7.562 | 6 Feet | $263.10 |
| DPT-13757 | 7.875 | 7.625 | 6 Feet | $265.28 |
| DPT-13758 | 7.938 | 7.687 | 6 Feet | $267.41 |

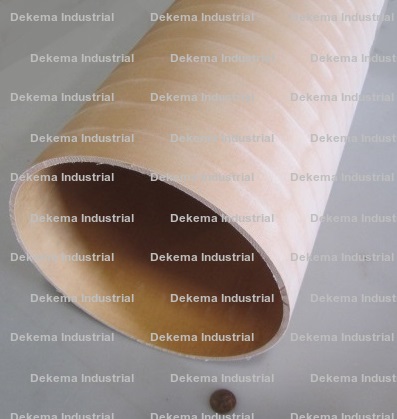

| DPT-13759 | 8.000 | 7.750 | 6 Feet | $269.56 |
| DPT-13760 | 8.062 | 7.812 | 6 Feet | $271.68 |
| DPT-13761 | 8.125 | 7.875 | 6 Feet | $273.83 |
| DPT-14206 | 8.188 | 7.937 | 6 Feet | $275.96 |
| DPT-14731 | 8.250 | 8.000 | 6 Feet | $278.10 |
| DPT-14614 | 8.375 | 8.125 | 6 Feet | $282.38 |
| DPT-14615 | 8.437 | 8.187 | 6 Feet | $284.51 |
| DPT-14616 | 8.500 | 8.250 | 6 Feet | $286.66 |
| DPT-14617 | 8.562 | 8.312 | 6 Feet | $288.78 |
| DPT-14618 | 8.625 | 8.375 | 6 Feet | $290.93 |
| DPT-14619 | 8.688 | 8.437 | 6 Feet | $293.06 |
| DPT-14631 | 8.750 | 8.500 | 6 Feet | $295.21 |
| DPT-14621 | 8.812 | 8.562 | 6 Feet | $297.33 |
| DPT-14612 | 8.875 | 8.625 | 6 Feet | $299.48 |
| DPT-14623 | 8.938 | 8.687 | 6 Feet | $301.60 |
| DPT-14624 | 9.000 | 8.75 | 6 Feet | $303.78 |
| DPT-14625 | 9.062 | 8.812 | 6 Feet | $305.88 |
| DPT-14626 | 9.125 | 8.875 | 6 Feet | $308.06 |
| DPT-14627 | 9.188 | 8.937 | 6 Feet | $310.16 |
| DPT-14628 | 9.250 | 9.000 | 6 Feet | $312.33 |
| DPT-14629 | 9.312 | 9.062 | 6 Feet | $314.46 |
| DPT-14630 | 9.375 | 9.125 | 6 Feet | $316.60 |
| DPT-14602 | 9.437 | 9.187 | 6 Feet | $318.73 |
| DPT-14600 | 9.500 | 9.250 | 6 Feet | $320.88 |
| DPT-14620 | 9.563 | 9.312 | 6 Feet | $323.00 |
| DPT-14594 | 9.625 | 9.375 | 6 Feet | $325.16 |
| DPT-14595 | 9.688 | 9.437 | 6 Feet | $327.28 |
| DPT-14596 | 9.750 | 9.500 | 6 Feet | $329.43 |
| DPT-14597 | 9.812 | 9.562 | 6 Feet | $331.56 |
| DPT-14598 | 9.875 | 9.625 | 6 Feet | $333.71 |
| DPT-14599 | 9.937 | 9.687 | 6 Feet | $335.83 |
| DPT-14611 | 10.000 | 9.750 | 6 Feet | $337.98 |
| DPT-14601 | 10.062 | 9.813 | 6 Feet | $340.10 |
| DPT-14592 | 10.125 | 9.875 | 6 Feet | $342.26 |
| DPT-14603 | 10.187 | 9.937 | 6 Feet | $344.38 |
| DPT-14604 | 10.250 | 10.00 | 6 Feet | $346.53 |
| DPT-14605 | 10.313 | 10.062 | 6 Feet | $348.66 |
| DPT-14606 | 10.375 | 10.125 | 6 Feet | $350.83 |
| DPT-14607 | 10.437 | 10.187 | 6 Feet | $352.93 |
| DPT-14608 | 10.500 | 10.250 | 6 Feet | $355.10 |
| DPT-14609 | 10.563 | 10.312 | 6 Feet | $357.21 |
| DPT-14610 | 10.625 | 10.375 | 6 Feet | $359.38 |
| DPT-14640 | 10.688 | 10.437 | 6 Feet | $361.50 |
| DPT-14671 | 10.750 | 10.500 | 6 Feet | $363.66 |
| DPT-14622 | 10.813 | 10.562 | 6 Feet | $365.78 |
| DPT-14654 | 10.875 | 10.625 | 6 Feet | $367.93 |
| DPT-14655 | 10.937 | 10.687 | 6 Feet | $370.06 |
| DPT-14656 | 11.000 | 10.750 | 6 Feet | $372.21 |
| DPT-14657 | 11.062 | 10.812 | 6 Feet | $374.33 |
| DPT-14658 | 11.125 | 10.875 | 6 Feet | $376.48 |
| DPT-14659 | 11.188 | 10.937 | 6 Feet | $378.60 |
| DPT-14660 | 11.250 | 11.000 | 6 Feet | $380.76 |
| DPT-14672 | 11.313 | 11.062 | 6 Feet | $382.88 |
| DPT-14662 | 11.375 | 11.125 | 6 Feet | $385.03 |
| DPT-14652 | 11.437 | 11.187 | 6 Feet | $387.16 |
| DPT-14664 | 11.500 | 11.250 | 6 Feet | $389.31 |
| DPT-14665 | 11.562 | 11.312 | 6 Feet | $391.43 |
| DPT-14666 | 11.625 | 11.375 | 6 Feet | $393.58 |
| DPT-14667 | 11.687 | 11.437 | 6 Feet | $395.71 |
| DPT-14668 | 11.750 | 11.500 | 6 Feet | $397.88 |
| DPT-14669 | 11.812 | 11.562 | 6 Feet | $399.98 |
| DPT-14670 | 11.875 | 11.625 | 6 Feet | $402.16 |
| DPT-14642 | 11.937 | 11.687 | 6 Feet | $404.25 |
| DPT-14663 | 12.000 | 11.750 | 6 Feet | $406.43 |
| DPT-14661 | 12.062 | 11.812 | 6 Feet | $408.55 |
| DPT-14633 | 12.125 | 11.875 | 6 Feet | $410.71 |
| DPT-14634 | 12.187 | 11.937 | 6 Feet | $412.83 |
| DPT-14635 | 12.250 | 12.000 | 6 Feet | $414.98 |
| DPT-14636 | 12.313 | 12.062 | 6 Feet | $417.10 |
| DPT-14637 | 12.375 | 12.125 | 6 Feet | $419.25 |
| DPT-14638 | 12.437 | 12.187 | 6 Feet | $421.38 |
| DPT-14639 | 12.500 | 12.250 | 6 Feet | $423.53 |
| DPT-14651 | 12.562 | 12.312 | 6 Feet | $425.66 |
| DPT-14641 | 12.625 | 12.375 | 6 Feet | $427.81 |
| DPT-14632 | 12.687 | 12.437 | 6 Feet | $429.93 |
| DPT-14643 | 12.750 | 12.500 | 6 Feet | $432.08 |
| DPT-14644 | 12.812 | 12.562 | 6 Feet | $434.21 |
| DPT-14645 | 12.875 | 12.625 | 6 Feet | $436.35 |
| DPT-14646 | 12.937 | 12.687 | 6 Feet | $438.48 |
| DPT-14647 | 13.000 | 12.750 | 6 Feet | $440.63 |
| DPT-14648 | 13.062 | 12.813 | 6 Feet | $442.75 |
| DPT-14649 | 13.125 | 12.875 | 6 Feet | $444.93 |
| DPT-14650 | 13.187 | 12.937 | 6 Feet | $447.03 |
| DPT-14572 | 13.250 | 13.000 | 6 Feet | $449.21 |
| DPT-14512 | 13.312 | 13.062 | 6 Feet | $451.33 |
| DPT-14593 | 13.375 | 13.125 | 6 Feet | $453.48 |
| DPT-14533 | 13.437 | 13.187 | 6 Feet | $455.61 |
| DPT-14534 | 13.500 | 13.250 | 6 Feet | $457.75 |
| DPT-14535 | 13.562 | 13.312 | 6 Feet | $459.88 |
| DPT-14536 | 13.625 | 13.375 | 6 Feet | $462.03 |
| DPT-14537 | 13.687 | 13.437 | 6 Feet | $464.16 |
| DPT-14538 | 13.750 | 13.500 | 6 Feet | $466.31 |
| DPT-14550 | 13.812 | 13.562 | 6 Feet | $468.43 |
| DPT-14540 | 13.875 | 13.625 | 6 Feet | $470.58 |
| DPT-14531 | 13.937 | 13.687 | 6 Feet | $472.71 |
| DPT-14542 | 14.000 | 13.750 | 6 Feet | $474.85 |
| DPT-14543 | 14.062 | 13.812 | 6 Feet | $476.98 |
| DPT-14544 | 14.125 | 13.875 | 6 Feet | $479.13 |
| DPT-14545 | 14.187 | 13.937 | 3 Feet | $481.26 |
| DPT-14546 | 14.250 | 14.000 | 3 Feet | $483.41 |
| DPT-14547 | 14.312 | 14.062 | 3 Feet | $485.53 |
| DPT-14548 | 14.375 | 14.125 | 3 Feet | $487.68 |
| DPT-14549 | 14.437 | 14.187 | 3 Feet | $489.80 |
| DPT-14521 | 14.500 | 14.250 | 3 Feet | $491.98 |
| DPT-14519 | 14.562 | 14.312 | 3 Feet | $494.08 |
| DPT-14539 | 14.625 | 14.375 | 3 Feet | $496.26 |
| DPT-14513 | 14.687 | 14.437 | 3 Feet | $498.38 |
| DPT-14514 | 14.750 | 14.500 | 3 Feet | $500.53 |
| DPT-14515 | 14.812 | 14.562 | 3 Feet | $502.66 |
| DPT-14516 | 14.875 | 14.625 | 3 Feet | $504.80 |
| DPT-14517 | 14.937 | 14.687 | 3 Feet | $506.93 |
| DPT-14518 | 15.000 | 14.750 | 3 Feet | $509.08 |
| DPT-14530 | 15.062 | 14.812 | 3 Feet | $511.21 |
| DPT-14520 | 15.125 | 14.875 | 3 Feet | $513.36 |
| DPT-14511 | 15.187 | 14.937 | 3 Feet | $515.48 |
| DPT-14522 | 15.250 | 15.000 | 3 Feet | $517.63 |
| DPT-14523 | 15.312 | 15.062 | 3 Feet | $519.76 |
| DPT-14524 | 15.375 | 15.125 | 3 Feet | $521.91 |
| DPT-14525 | 15.437 | 15.187 | 3 Feet | $524.03 |
| DPT-14526 | 15.500 | 15.250 | 3 Feet | $526.18 |
| DPT-14527 | 15.562 | 15.312 | 3 Feet | $528.31 |
| DPT-14528 | 15.625 | 15.375 | 3 Feet | $530.46 |
| DPT-14529 | 15.687 | 15.437 | 3 Feet | $532.58 |
| DPT-14559 | 15.750 | 15.500 | 3 Feet | $534.73 |
| DPT-14590 | 15.812 | 15.562 | 3 Feet | $536.86 |
| DPT-14541 | 15.875 | 15.625 | 3 Feet | $539.03 |
| DPT-14573 | 15.937 | 15.687 | 3 Feet | $541.13 |
| DPT-14574 | 16.000 | 15.750 | 3 Feet | $543.31 |
| DPT-14575 | 16.062 | 15.812 | 3 Feet | $545.43 |
| DPT-14576 | 16.125 | 15.875 | 3 Feet | $547.58 |
| DPT-14577 | 16.187 | 15.937 | 3 Feet | $549.71 |
| DPT-14578 | 16.250 | 16.000 | 3 Feet | $551.86 |
| DPT-14579 | 16.312 | 16.062 | 3 Feet | $553.98 |
| DPT-14591 | 16.375 | 16.125 | 3 Feet | $556.13 |
| DPT-14581 | 16.437 | 16.187 | 3 Feet | $558.26 |
| DPT-14571 | 16.500 | 16.250 | 3 Feet | $560.41 |
| DPT-14583 | 16.562 | 16.312 | 3 Feet | $562.53 |
| DPT-14584 | 16.625 | 16.375 | 3 Feet | $564.68 |
| DPT-14585 | 16.687 | 16.437 | 3 Feet | $566.81 |
| DPT-14586 | 16.750 | 16.500 | 3 Feet | $568.96 |
| DPT-14587 | 16.812 | 16.562 | 3 Feet | $571.08 |
| DPT-14588 | 16.875 | 16.625 | 3 Feet | $573.23 |
| DPT-14589 | 16.937 | 16.687 | 3 Feet | $575.36 |
| DPT-14561 | 17.000 | 16.750 | 3 Feet | $577.51 |
| DPT-14582 | 17.062 | 16.812 | 3 Feet | $579.63 |
| DPT-14580 | 17.125 | 16.875 | 3 Feet | $581.78 |
| DPT-14552 | 17.187 | 16.937 | 3 Feet | $583.91 |
| DPT-14553 | 17.250 | 17.000 | 3 Feet | $586.08 |
| DPT-14554 | 17.312 | 17.062 | 3 Feet | $588.18 |
| DPT-14312 | 17.375 | 17.125 | 3 Feet | $590.36 |
| DPT-14314 | 17.500 | 17.250 | 3 Feet | $594.63 |
| DPT-14315 | 17.562 | 17.312 | 3 Feet | $596.76 |
| DPT-14327 | 17.625 | 17.375 | 3 Feet | $598.91 |
| DPT-14317 | 17.687 | 17.437 | 3 Feet | $601.03 |
| DPT-14308 | 17.750 | 17.500 | 3 Feet | $603.18 |
| DPT-14320 | 17.875 | 17.625 | 3 Feet | $607.46 |
| DPT-14321 | 17.937 | 17.687 | 3 Feet | $609.58 |
| DPT-14786 | 18.000 | 17.750 | 3 Feet | $611.73 |
| DPT-14787 | 18.062 | 17.812 | 3 Feet | $613.86 |
| DPT-14788 | 18.125 | 17.875 | 3 Feet | $616.01 |
| DPT-14789 | 18.187 | 17.937 | 3 Feet | $618.13 |
| DPT-14790 | 18.250 | 18.000 | 3 Feet | $620.28 |
| DPT-14791 | 18.312 | 18.062 | 3 Feet | $622.41 |
| DPT-14792 | 18.375 | 18.125 | 3 Feet | $624.56 |
| DPT-14764 | 18.437 | 18.187 | 3 Feet | $626.68 |
| DPT-14762 | 18.500 | 18.250 | 3 Feet | $628.86 |
| DPT-14782 | 18.562 | 18.312 | 3 Feet | $630.96 |
| DPT-14756 | 18.625 | 18.375 | 3 Feet | $633.13 |
| DPT-14757 | 18.687 | 18.437 | 3 Feet | $635.23 |
| DPT-14758 | 18.750 | 18.500 | 3 Feet | $637.41 |
| DPT-14759 | 18.812 | 18.563 | 3 Feet | $639.53 |
| DPT-14760 | 18.875 | 18.625 | 3 Feet | $641.68 |
| DPT-14761 | 18.937 | 19.687 | 3 Feet | $643.81 |
| DPT-14773 | 19.000 | 18.750 | 3 Feet | $645.96 |
| DPT-14763 | 19.062 | 18.812 | 3 Feet | $648.08 |
| DPT-14754 | 19.125 | 18.875 | 3 Feet | $650.23 |
| DPT-14765 | 19.187 | 18.937 | 3 Feet | $652.36 |
| DPT-14766 | 19.250 | 19.000 | 3 Feet | $654.51 |
| DPT-14767 | 19.312 | 19.062 | 3 Feet | $656.63 |
| DPT-14768 | 19.375 | 19.125 | 3 Feet | $658.78 |
| DPT-14769 | 19.500 | 19.250 | 3 Feet | $663.06 |
| DPT-14770 | 19.562 | 19.312 | 3 Feet | $665.18 |
| DPT-14771 | 19.625 | 13.375 | 3 Feet | $667.33 |
| DPT-14772 | 19.687 | 19.437 | 3 Feet | $669.46 |
| DPT-14802 | 19.750 | 19.500 | 3 Feet | $671.61 |
| DPT-14833 | 19.812 | 19.562 | 3 Feet | $673.73 |
| DPT-14784 | 19.875 | 19.625 | 3 Feet | $675.91 |
| DPT-14816 | 19.937 | 19.687 | 3 Feet | $678.01 |
| DPT-14817 | 20.000 | 19.750 | 3 | $680.18 |
| nominal inches, | plus or minus (�) tolerance, inches | |||
| ID inside diameter | OD outside diameter | |||
| steel | built-up | |||
| .125" -.749" | .003" | - | .005" | |
| .750" - 1.999" | .004" | - | .005" | |
| 2.000" - 4.000" | .006" | - | .008" | |
| | *turned | *as wound | ||
| 4.001" - 12.000" | .010" | - | .025" | plus only |
| 12.001" - 18.000" | .030" | .060" | .030" | plus only |
| 18.001" - 24.000" | .040" | .075" | .035" | plus only |
| 24.001" - 48.000" | .060" | .090" | .040" | plus only |
| *Note: tubing over 8.000" OD supplied as wound (turned OD quoted on request) | ||||
